Гаражные секционные ворота со встроенным приводом RSD02LUX

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Зона применения:

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости ворот

Преимущества

1. Балансировочный механизм на базе октагонального вала;
2. Экономия пространства - привод интегрирован внутрь вала балансировочного механизма;
3. Коррозионно-стойкое, легкое и прочное полотно из алюминиевых сэндвич-панелей;
4. Простой и быстрый монтаж за счет интегрированного внутрь вала электропривода.

Дизайн панелей

Доска	Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 800 до 3 000
Ширина проема, мм	от 2 000 до 3 000
Притолока, мм	от 180
Пристенки, мм	от 100

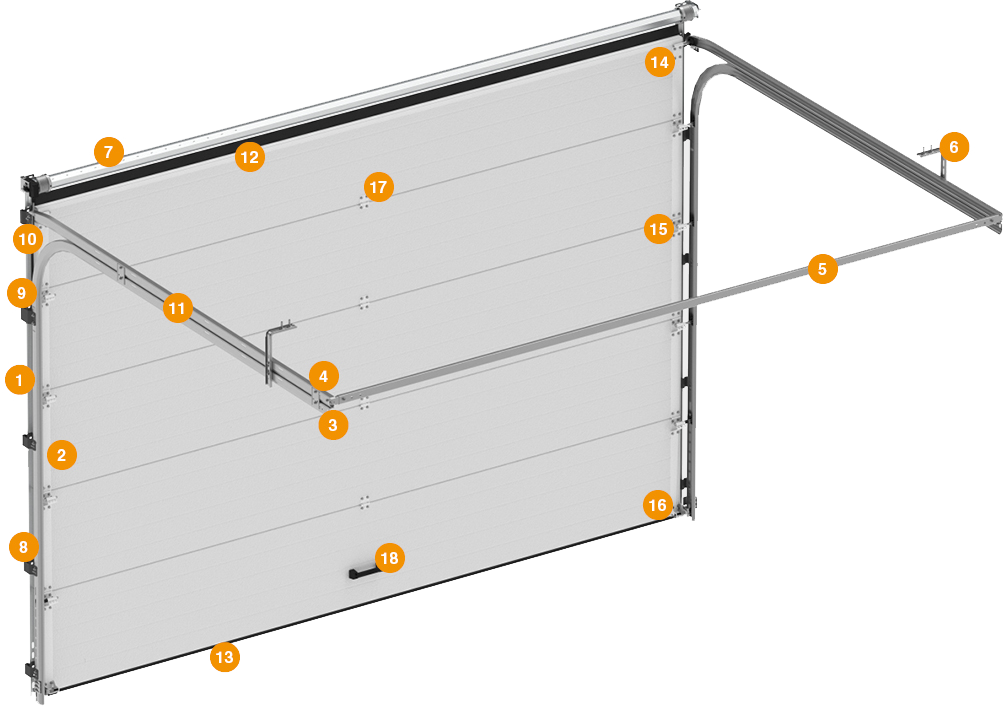

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна на базе октагонального вала
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка


Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 180 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж (классический тип монтажа):

Стандартные конструктивные решения

Низкий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 180
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 116
A1, мм Высота вертикальной направляющей	H - 489
E, мм Длина горизонтальных направляющих	2 514 мм — при высоте проема до 2 200 мм; 2 814 мм — при высоте проема до 2 500 мм; 3 064 мм — при высоте проема до 2 750 мм
S, мм Минимальное боковое пространство	100
n, мм Перекрытие проема в открытом положении	150

Базовая комплектация

• Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

• Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.

• Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.


Дополнительная комплектация

1. Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.

2. Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	6	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим.
2. Ручное открывание и закрывание ворот применяется только для аврийного управления.
3. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
4. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
5. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а так же перегрузке привода и его выходу из строя.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.


Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 600
Высота, мм	от 300 до 500
Длина, мм	от 2 100 до 3 100
Вес брутто, кг	до 100
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
