Гаражные секционные ворота с торсионным механизмом RSD02ALU

Зона применения:

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот

Преимущества

1. По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон;
2. Алюминиевая сэндвич-панель: легкая, надежная, стойкая к негативным воздействиям;
3. 100% российское производство, ворота полностью изготовлены в России и для России;
4. Конструкция ворот полностью соответствует государственному стандарту "Ворота металлические", ГОСТ 31174-2003.

Дизайн панелей

Доска

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 2 000 до 6 000
Высота проема, мм	от 1 800 до 3 500
Притолока, мм	от 150
Пристенки, мм	от 120

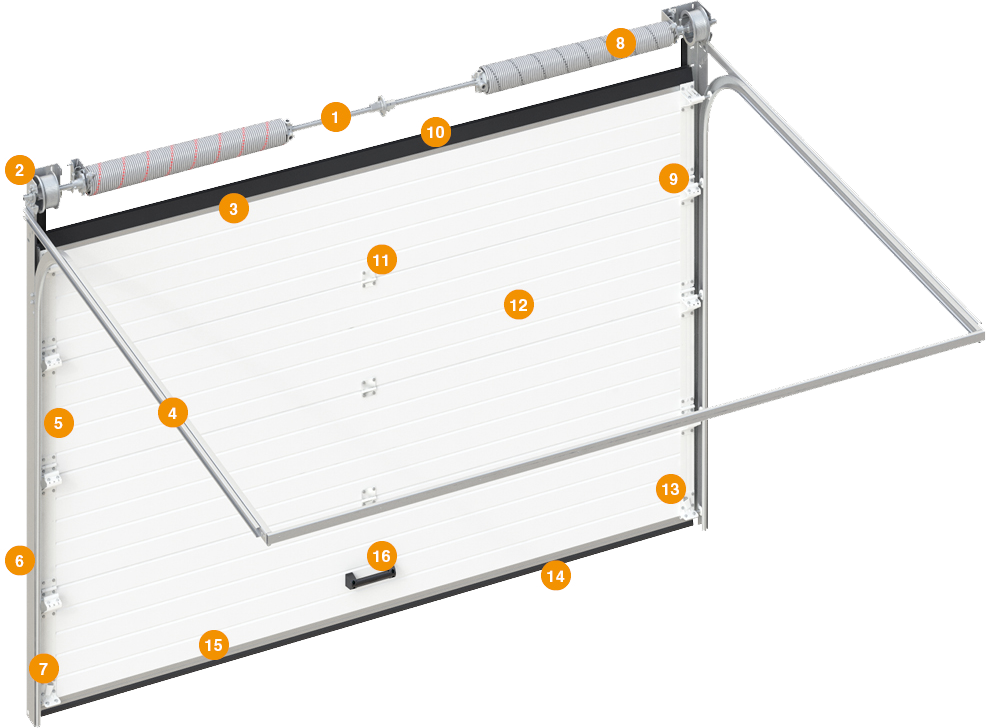

Конструкция

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Задвижка (опция)
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем
17. Ручка


Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж:

Cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

Низкий подъем, барабан спереди

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Стандартный наклонный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Вертикальный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Базовая комплектация

• Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры.

• Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

• Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.

• Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

• Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

• Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).


Дополнительная комплектация

1. Окно акриловое 607x202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

2. Окно акриловое 627x327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

3. Окно акриловое 452x302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

4. Окно акриловое 452x302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

5. Окно акриловое 452x302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

6. Окно акриловое 452x302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

7. Окно акриловое 452x302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

8. Окно акриловое 452x302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

9. Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

10. Устройство от обрыва троса

11. Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

12. Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

13. Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна, кг/м²	9,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне движения ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.


Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 200 до 400
Длина, мм	от 2 100 до 6 100
Вес брутто, кг	до 200
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
