Гаражные секционные ворота с торсионным механизмом RSD02-SLP

Зона применения:

Неотапливаемые помещения: стоянки, холодные гаражи

Преимущества

1. Лучшее ценовое предложение на рынке секционных ворот;
2. Однослойные панели снижают вес полотна, что позволяет облегчить систему направляющих и использовать торсионные пружины меньшей металлоемкости;
3. Легкая и простая конструкция обеспечивает предельную простоту монтажа;
4. Надежный стальной каркас панелей обеспечивает прочность щита ворот.

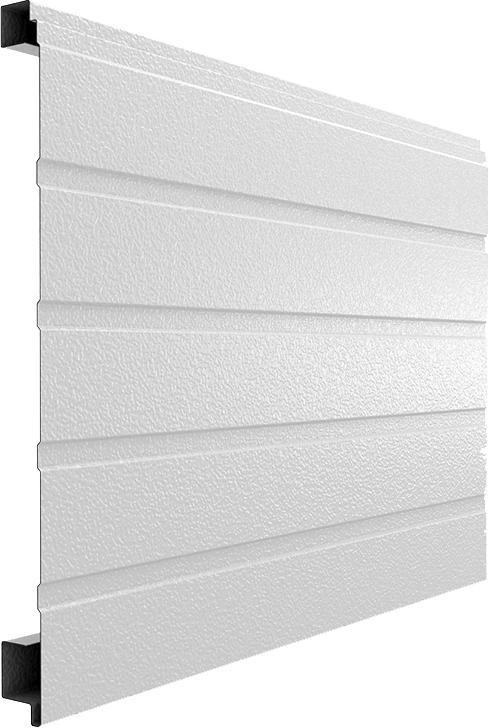

Дизайн панелей

Доска

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 800 до 3 000
Ширина проема, мм	от 2 000 до 3 500
Притолока, мм	от 210 для низкого подъема
Притолока, мм	от 320 для стандартного подъема
Пристенки, мм	от 120

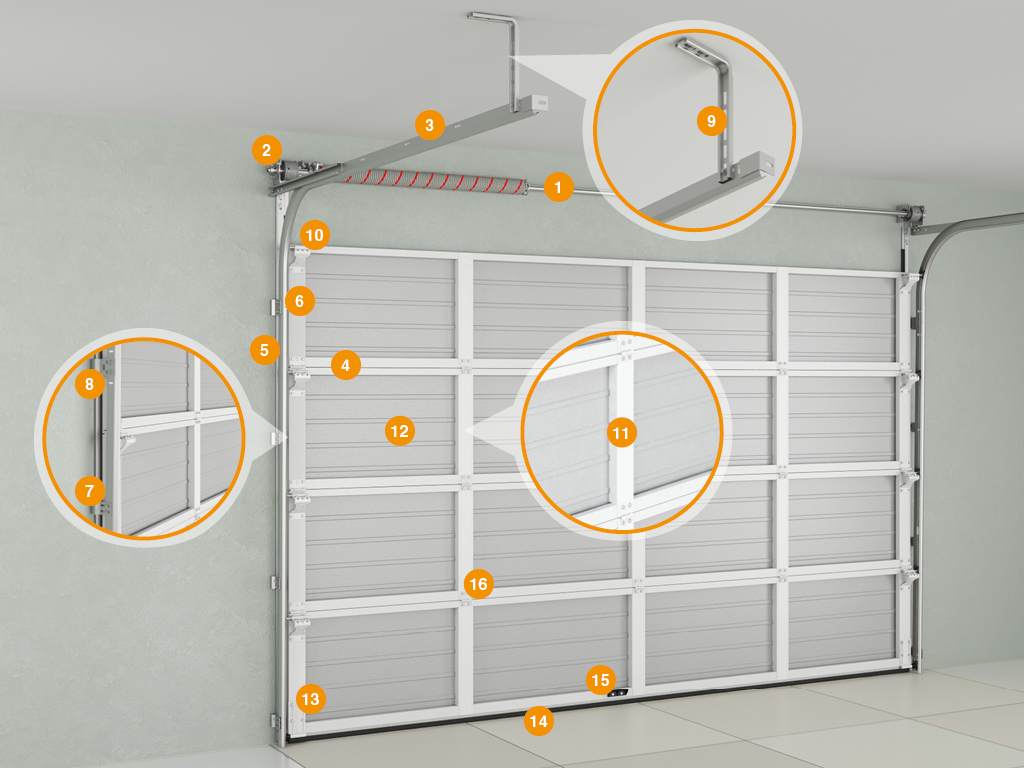

Конструкция

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8. Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля


Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж на проем:

Стандартные конструктивные решения

Низкий подъем, барабан спереди

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 210
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 315
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Базовая комплектация

• Полотно из однослойных панелей толщиной 40 мм с усилителями.

• Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

• Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

• Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.


Дополнительная комплектация

1. Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.

2. Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

3. Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.


Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 200 до 400
Длина, мм	от 2 100 до 3 600
Вес брутто, кг	до 100
Количество в упаковке	упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	550

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
