Откатные ворота на основе Т-профиля

Оставить заявку

Предлагаем приобрести готовую конструкцию откатных ворот с итальянской автоматикой и установкой всего за 88500 руб. Внешняя часть каркаса ворот изготовлена из Т-профиля. Наполнение не предусмотрено, внутри использована профильная труба 40x20 мм. В качестве комплекта роликов и направляющей используется балка нашего производства VSK 70x60 мм. Ворота автоматизированы приводом итальянского бренда Nice до 600 кг.

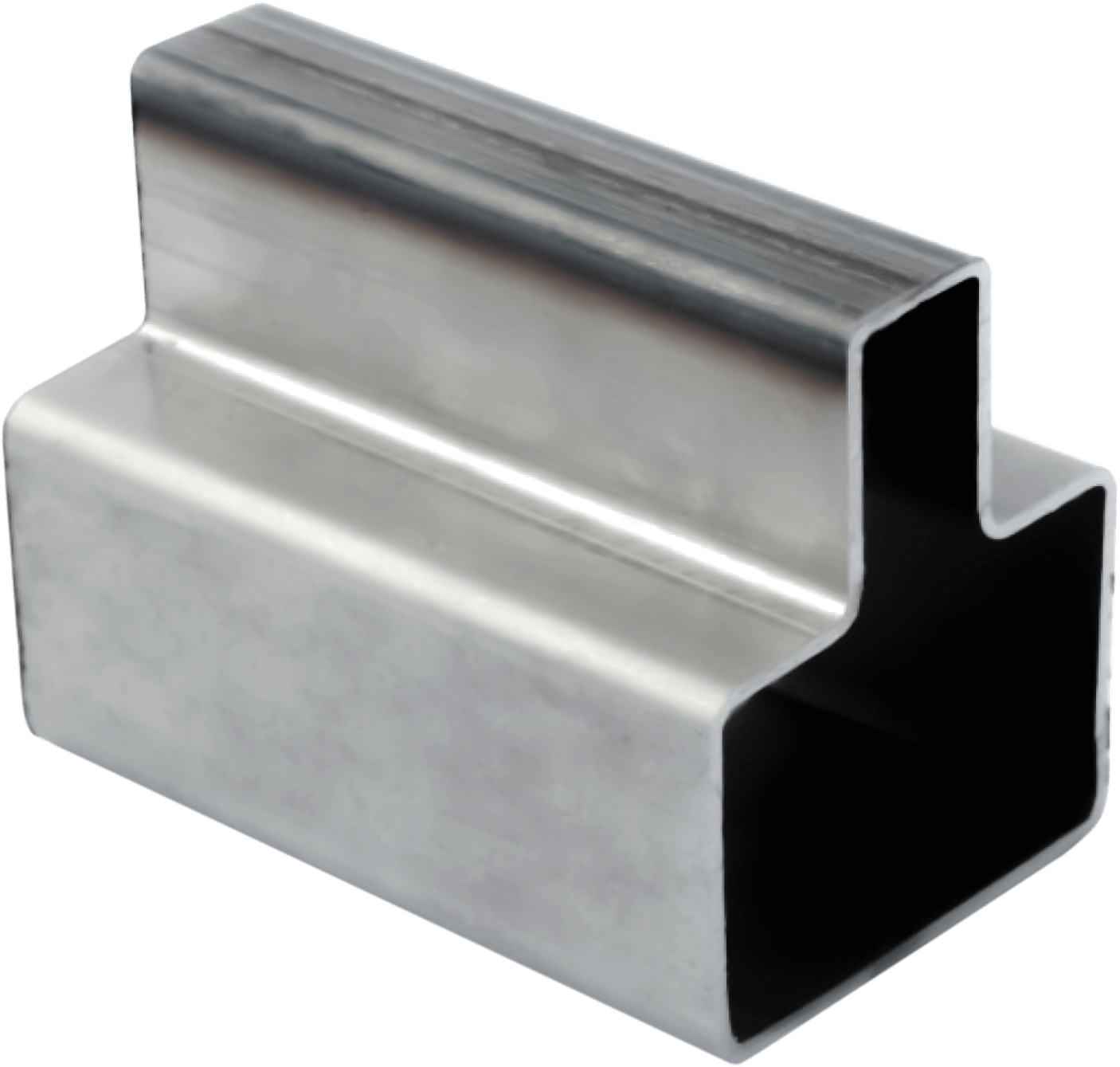

Что такое Т-Профиль

Стальной профиль Т-образной формы для сборки уличных ворот (сдвижных и распашных) и отдельно стоящей калитки. Предназначен под заполнение материалом с высотой 20 мм (профлист, сварная сетка).

Применение Т-профиля значительно сокращает время производства ворот, что положительно сказывается на экономической составляющей изделия.

ПАРАМЕТР ЗНАЧЕНИЕ
Материал Сталь
Толщина металла, мм 1,5
Вес профиля, кг/(п/м) 3,4

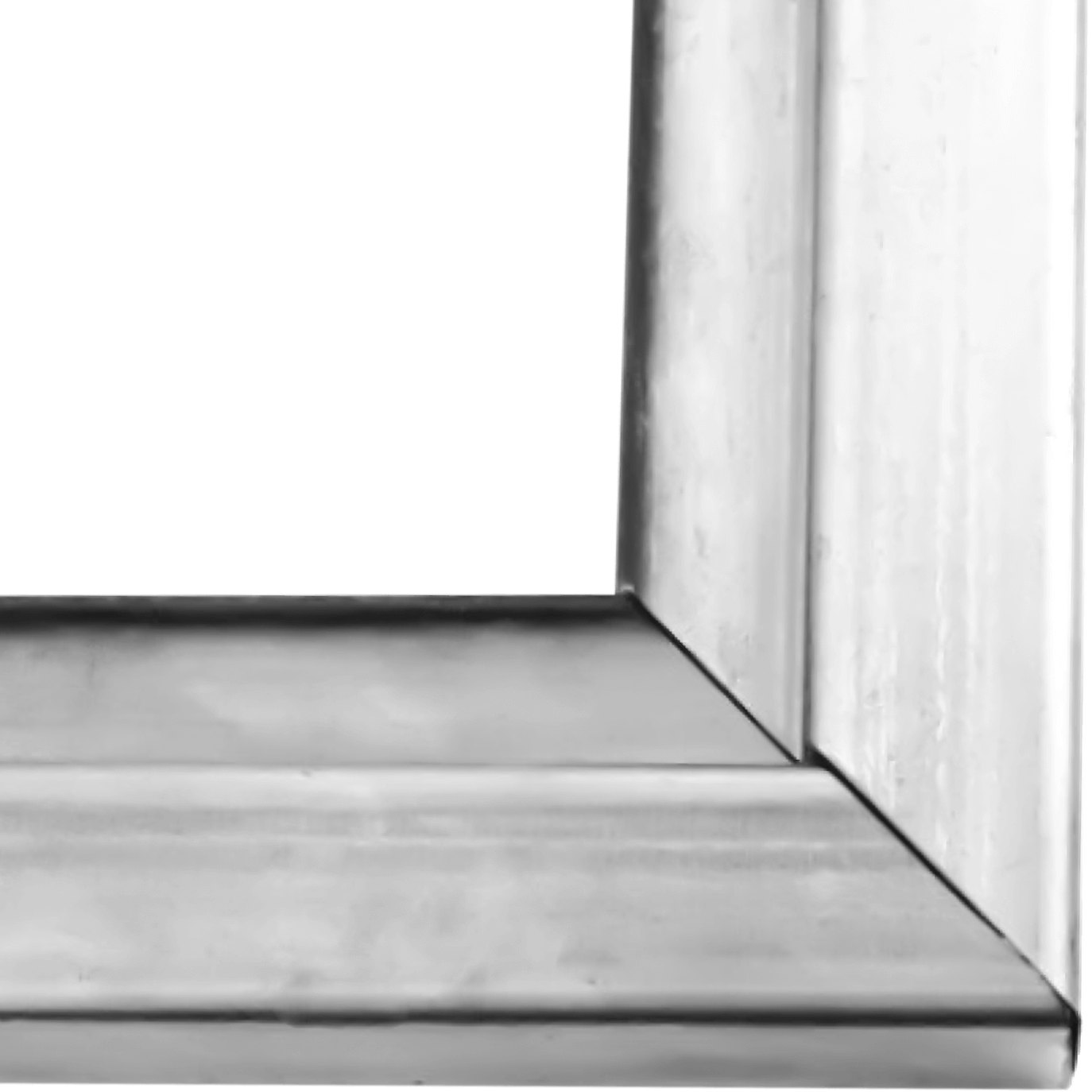

Использование Т-образного профиля исключает появление коррозии, как это происходит в местах стыка профильных труб 60x40 мм и 40x20 мм, и, как следствие, не требует герметиков и антикоррозийных средств.


Каркас ворот, изготовленных с помощью Т-профиля, выигрывает также за счет меньшей массы: погонный метр Т-профиля составляет 3,4 кг, в отличие от массы двух труб 60x40x2мм (2,96 кг) и 40x20x1,5 мм (1,31 кг).

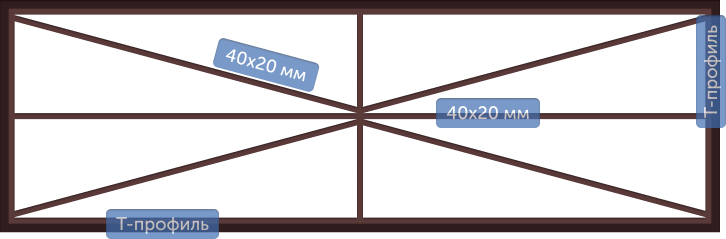

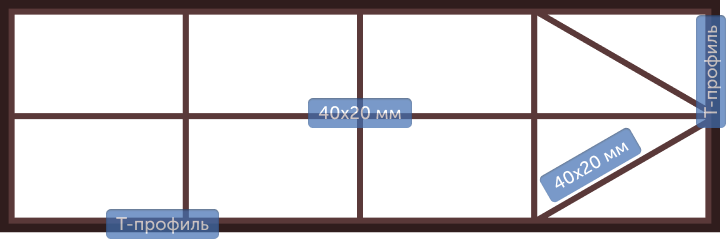

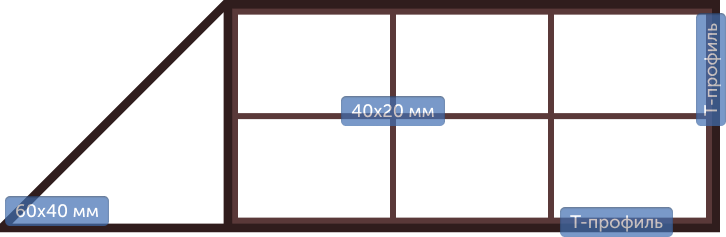

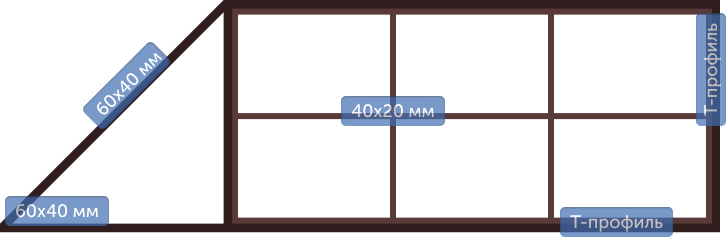

Мы предлагаем 3 варианта готовых конструкций откатных ворот: ответная часть в форме треугольника, ворота с наполнением трубами 40x20 в форме буквы "Ж" и усиленной ответной частью-стрелкой.



Предусмотрены и варианты ручной сварки вышеперечисленных конструкций.

Нужна консультация?

+7(4912)20-66-69

Позвоните нам

Все откатные ворота на основе т-профиля

Балка и ролики собственного производства VSK

Направляющая изготавливается из прочного стального листа толщиной 3,5 мм на собственном высокоточном оборудовании. Конечный продукт представляет из себя С-образную балку сечением 70x60 мм. Подходит для ворот с максимальной массой до 400 кг.

Наиболее распространенным считается вариант комплектации для откатных ворот с величиной проема 3,5-4 метра. В комплект для ворот с подобными параметрами входит направляющая длиной 6 метров.

Оцинкованная направляющая

Изготавливаются также и направляющие из оцинкованного стального листа. Несмотря на то, что данный вариант балки не всегда практичен, он все же довольно востребован из-за своей большей коррозийной устойчивости.

Облегченная направляющая

Серия таких же комплектующих, но с облегченной до толщины 3 мм направляющей. Максимальный вес створки, удерживаемый такой балкой, составляет 350 кг. Данный выбор позволит сэкономить, т.к. в большинстве случаев ворота не превышают массу 200 кг.

Роликовые опоры и вспомогательная фурнитура в составе таких комплектов полностью повторяют стандартные 3,5-милиметровые. Отличается только направляющая балка. Погонный метр облегченной шины составляет 4,6 кг против 5,41 кг балки толщиной листа 3,5 мм.

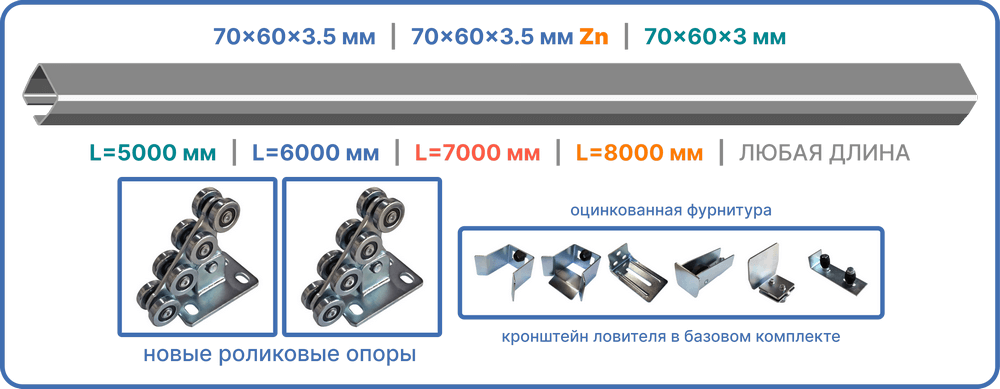

Состав комплекта

В состав каждого комплекта входит все необходимое: направляющая шина (балка), две роликовых опоры, верхний и нижний ловители, концевой ролик, заглушка и кронштейн с роликами бокового качения.


Направляющая шина из стального листа принимает на себя основную нагрузку. На балку устанавливается каркас ворот. Установленные на фундамент роликовые опоры перемещают балку вдоль движения ворот. Для лучшей фиксации ворот в вертикальном положении используется регулируемый кронштейн с резиновыми роликами, устанавливаемый на столб.

Фурнитура изготавливается на совместных производствах в КНР и России.

Для регулировки уровня ворот рекомендуем использовать регулировочные подставки. Поскольку они необязательны и требуются не каждому, в комплект подставки не входят.

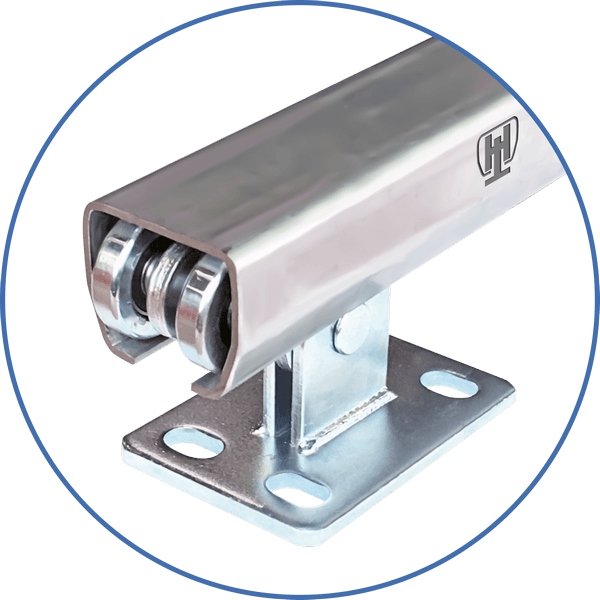

Роликовые опоры и ловители

В новых роликовых опорах используются усиленные металлические подшипники, а стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Нижний и верхний ловители

Верхняя часть створки и балка в закрытом положении откатных ворот фиксируются соответствующими ловителями с установленными прорезиненными бамперами, исключающие непосредственное столкновение металлических элементов.

Концевой ролик и заглушка

Оба изделия выполнены из оцинкованной стали, за исключением пластикового ролика, и крепятся к краям направляющей. Новый усовершенствованный концевой ролик сочетает в себе еще и заглушку. Сама заглушка, прежде пластиковая, также заменена новой моделью – металлической.

Кронштейн для створки

Представляет собой кронштейн с 2 роликами для лучшей фиксации ворот по вертикали.

Регулировочные подставки

Подставки для роликовых опор представляют собой пластины со шпильками, корректирующими уровень с помощью гаек. В комплект подставки не входят, т.к. не являются обязательными при установке, поэтому приобретаются отдельно.
