Гаражные секционные ворота с пружинами растяжения RSD01BIW

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Зона применения:

Частный сектор: объекты со средней интенсивностью эксплуатации

Преимущества

1. По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон;
2. Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений;
3. 100% российское производство, ворота полностью изготовлены в России и для России;
4. Конструкция ворот полностью соответствует государственному стандарту "Ворота металлические", ГОСТ 31174-2003.

Дизайн панелей

Доска	Горизонтальная полоса	Широкая центральная полоса

Филенка	Волна	Горизонтальная полоса (внутренняя сторона)

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 800 до 3 000
Ширина проема, мм	от 2 000 до 3 500
Притолока, мм	от 100
Пристенки, мм	от 100

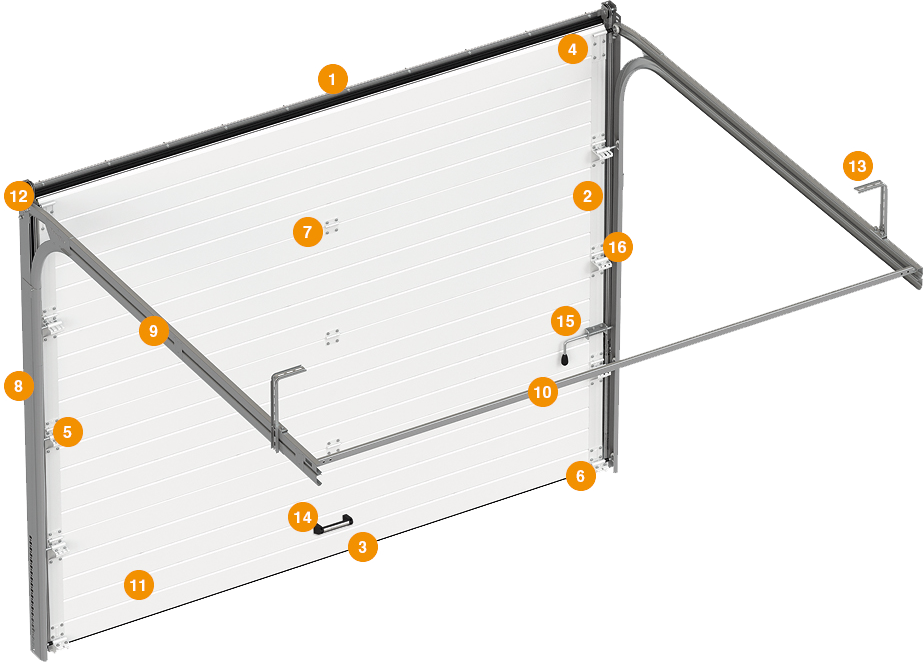

Конструкция

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения


Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 100 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж (классический тип монтажа):

Cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык.

На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).

Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм).

На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).

Стандартные конструктивные решения

Низкий подъем (пружины растяжения)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 при использовании потолочного привода)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А - 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	230 (без привода); 40-60 (с потолочным приводом)

Базовая комплектация

• Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
• Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

• Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

• Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

• Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

• Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.


Дополнительная комплектация

1. Окно акриловое 607x202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

2. Окно акриловое 627x327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

3. Окно акриловое 452x302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

4. Окно акриловое 452x302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

5. Окно акриловое 452x302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

6. Окно акриловое 452x302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

7. Окно акриловое 452x302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

8. Окно акриловое 452x302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

9. Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

10. Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т.к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.


Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 300 до 500
Длина, мм	от 2 100 до 3 600
Вес брутто, кг	до 100
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
