Гаражные секционные ворота с пружинами растяжения RSD01LUX

Оставить заявку
Секционные ворота RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм и высотой до 2 750 мм в гаражах, бытовых и технических помещениях. За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки от 100 мм и притолоку от 110 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Ворота серии RSD01LUX можно заказать на всей территории России со сроком исполнения заказа от 1 часа.

Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.

Зона применения:

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и сроку эксплуатации ворот

Преимущества

  1. Минимальные сроки изготовления (от 1 часа) за счет постоянного наличия комплектующих в регионах и оптимизированной технологии производства;
  2. Привлекательная цена за счет оптимизации конструкции и полного цикла производства всех комплектующих;
  3. Алюминиевая сэндвич-анель: легкая, надежная, стойкая к негативным воздействиям;
  4. Простой монтаж, благодаря оптимальному количеству элементов и наличию всех необходимых монтажных отверстий.

Дизайн панелей

Дизайн доска.png
Дизайн горизонтальная-полоса.png
Доска Горизонтальная полоса

Тип поверхности

Тип поверхности под дерево.jpg
Тип поверхности стукко.jpg
под дерево (внешняя) Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 2 000 до 2 750
Ширина проема, мм от 2 000 до 3 000
Притолока, мм от 110
Пристенки, мм от 100

Конструкция

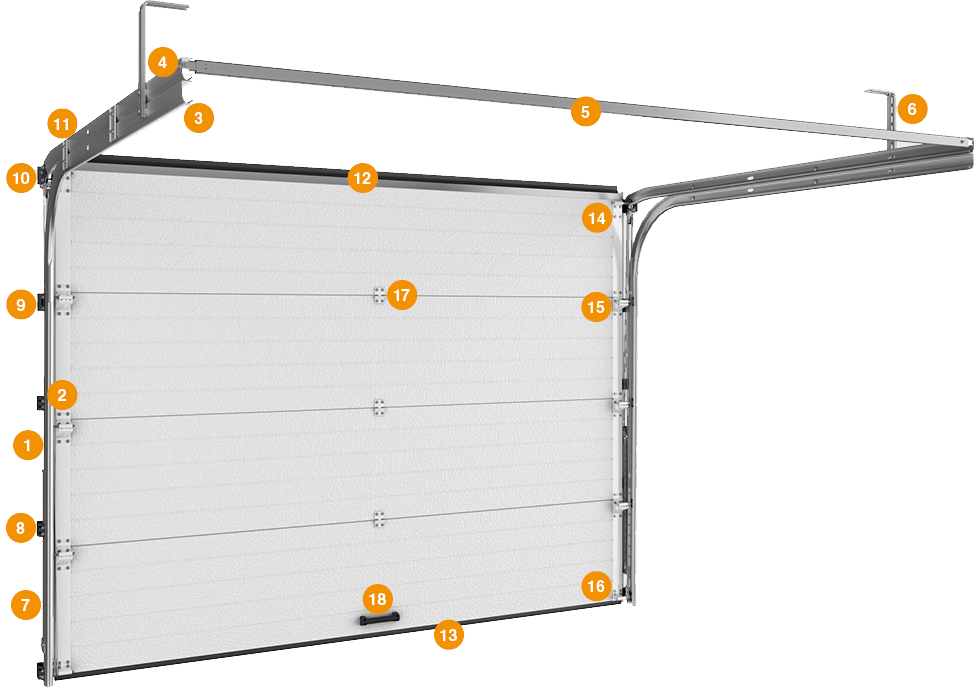

RSD01LUX конструкция.png
  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 110 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж (классический тип монтажа):

Cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

Низкий подъем (пружины растяжения)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 110; (h ≥ 140 при использовании потолочного привода)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
A1, мм Высота вертикальной направляющей H - 489
E, мм Длина горизонтальных направляющих 2 514 мм — при высоте проема до 2 200 мм; 2 814 мм — при высоте проема до 2 500 мм; 3 064 мм — при высоте проема до 2 750 мм
S, мм Минимальное боковое пространство 100
P, мм Зона расположения потолочного привода 3 260 мм — при высоте проема до 2 200 мм; 3 560 мм — при высоте проема до 2 500 мм; 3 810 мм — при высоте проема до 2 750 мм
n, мм Перекрытие проема в открытом положении 230 — без привода; 40-60 — с потолочным приводом

Базовая комплектация

  • Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
  • Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
  • Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
  • Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.

Дополнительная комплектация

  1. Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
  2. Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 7 точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

  1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
  2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
  3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
  4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
  5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
  6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
  7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
  8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Упаковка

УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 600
Высота, мм от 300 до 500
Длина, мм от 2 100 до 3 100
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
