Гаражные секционные ворота RSD02

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от воздействия прямых солнечных лучей, атмосферных осадков и загрязнений.

Преимущества:

• По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон;
• Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений;
• 100% российское производство, ворота полностью изготовлены в России и для России;
• Конструкция ворот полностью соответствует государственному стандарту "Ворота металлические", ГОСТ 31174-2003

Дизайн панелей

Доска	Горизонтальная полоса	Широкая центральная полоса

Филенка	Волна	Горизонтальная полоса (внутренняя сторона)

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 2 000 до 6 000
Высота проема, мм	от 1 800 до 3 500
Притолока, мм	от 150
Пристенки, мм	от 120

Конструкция

Система уравновешивания полотна ворот (пружинно-торсионный механизм) Концевой П-образный опорный кронштейн Верхний профиль Направляющие для полотна ворот Опора с роликодержателем и роликом Угловая стойка Боковая крышка Устройство защиты от обрыва пружины Система крепления к потолку Верхний опорный кронштейн Верхний уплотнитель Петля Полотно ворот из сэндвич-панелей Задвижка (опция) Нижний опорный кронштейн Нижний профиль с уплотнителем Ручка

Подготовка строительного объекта

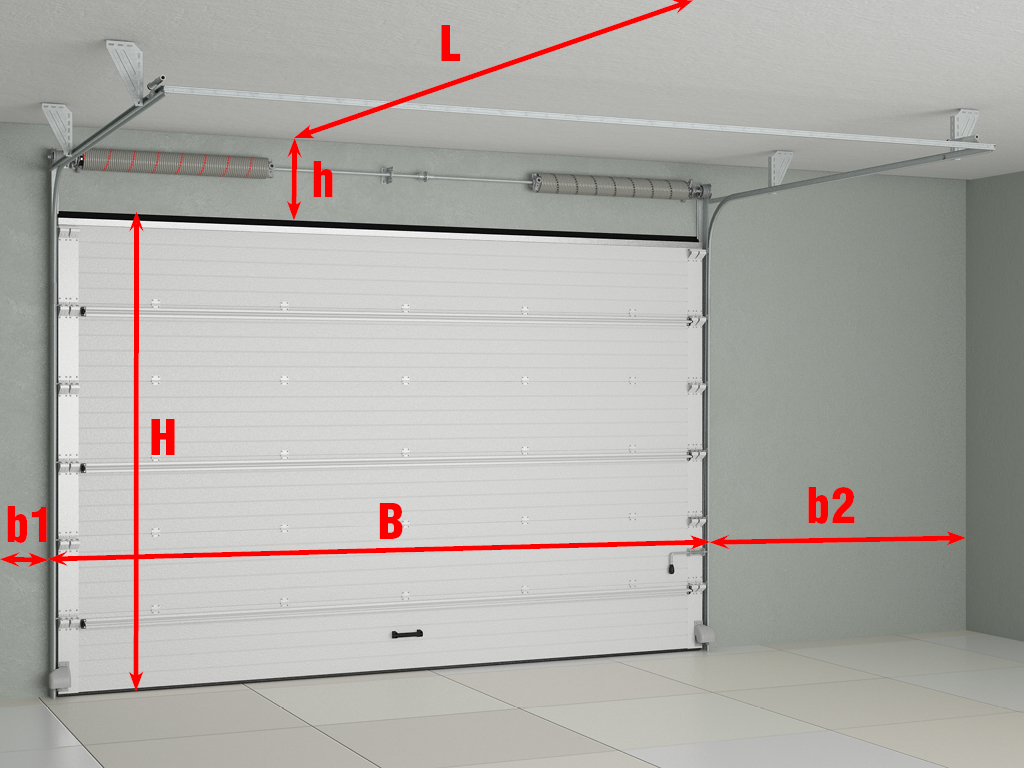

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

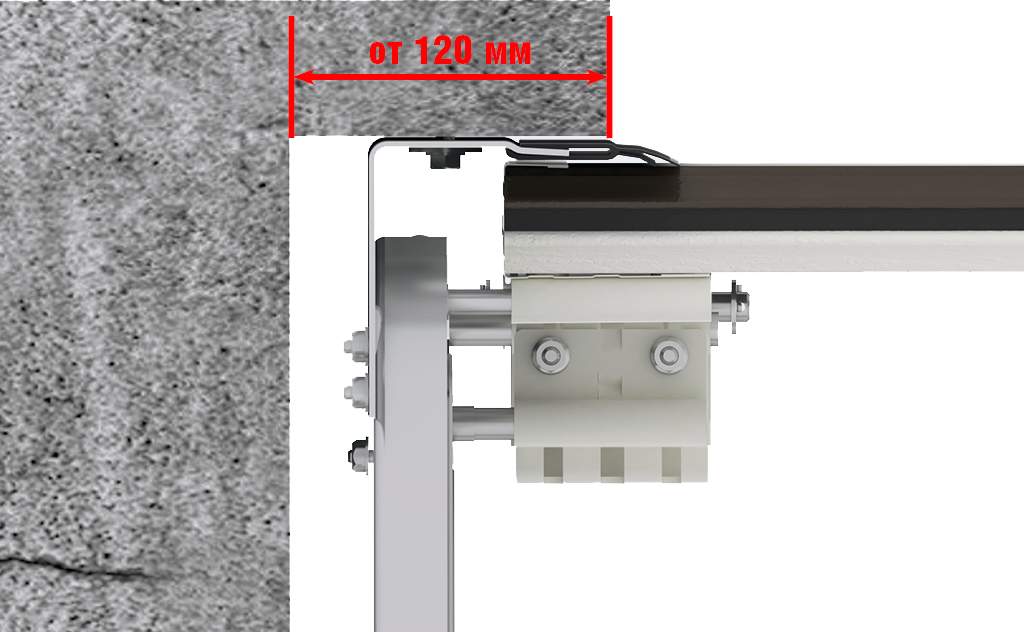

Накладной монтаж: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

Низкий подъем, барабан спереди

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный наклонный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	> H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Вертикальный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Стандартный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Базовая комплектация

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
	Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
	Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
	Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Дополнительная комплектация

1. Окно акриловое 607x202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

2. Окно акриловое 627x327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

3. Окно акриловое 452x302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

4. Окно акриловое 452x302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

5. Окно акриловое 452x302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

6. Окно акриловое 452x302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

7. Окно акриловое 452x302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

8. Окно акриловое 452x302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

9. Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

10. Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

11. Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

12. Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

13. Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

14. Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.

Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	от 500 до 800
Высота, мм	от 200 до 400
Длина, мм	от 2 100 до 6 100
Вес брутто, кг	до 200
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	550

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
