Скоростные рулонные ворота для морозильных камер серии SpeedRoll SDC



Зона применения

• Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режима


Преимущества

1. Двухвальная система с двумя полотнами
2. Высокоэффективная теплоизоляция
3. Подогрев пространства между полотнами
4. Подогрев привода и направляющих

Дизайн

Дизайн поверхности

• Каркас ворот без покраски из оцинкованной стали

Цвет каркаса/полотна скоростных рулонных ворот

• RAL 9010 (белый)
• RAL 5002 (синий)
• RAL 6026 (зеленый)
• RAL 9006 (серебристый)
• RAL 1003 (желтый)
• RAL 3002 (красный)
• RAL 2004 (оранжевый)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 2 000 до 3 750
Высота проема, мм	от 2 000 до 3 000
Притолока, мм	от 1 100
Пристенки, мм	от 220 до 440

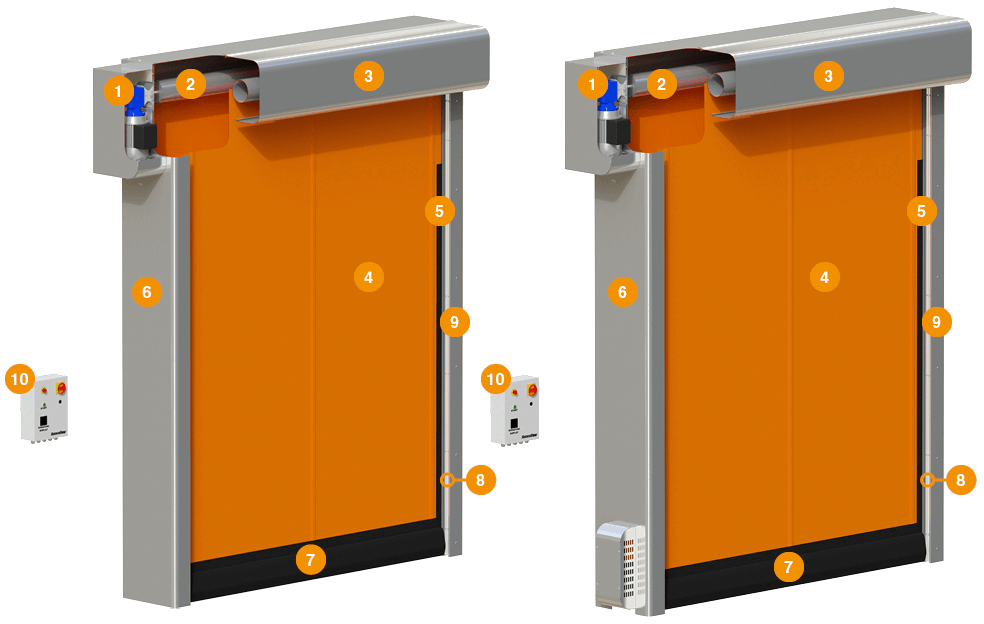

Конструкция

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Направляющая для движения полотна
6. Короб стойки
7. Нижняя кромка полотна
8. Фотоэлемент
9. Стойка
10. Блок управления
11. Тепловая пушка


Подготовка строительного объекта

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).

Требования к строительному объекту

При замере W и H за итоговый размер принимается наибольшая величина.

Способы монтажа

• Накладной монтаж скоростных воpот.

Стандартные конструктивные решения

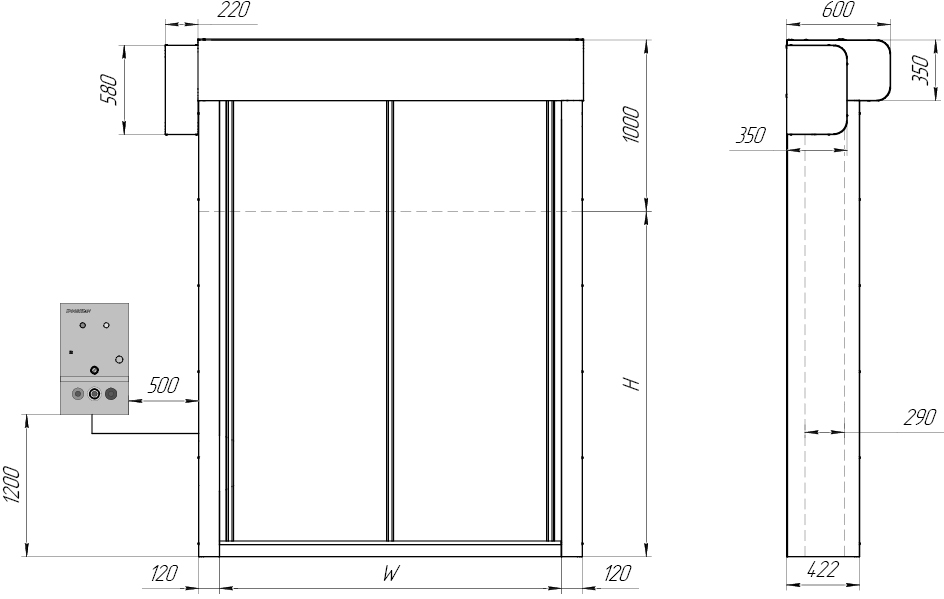

Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема	от 2 000 до 3 750
H, мм Высота проема	от 2 000 до 3 000

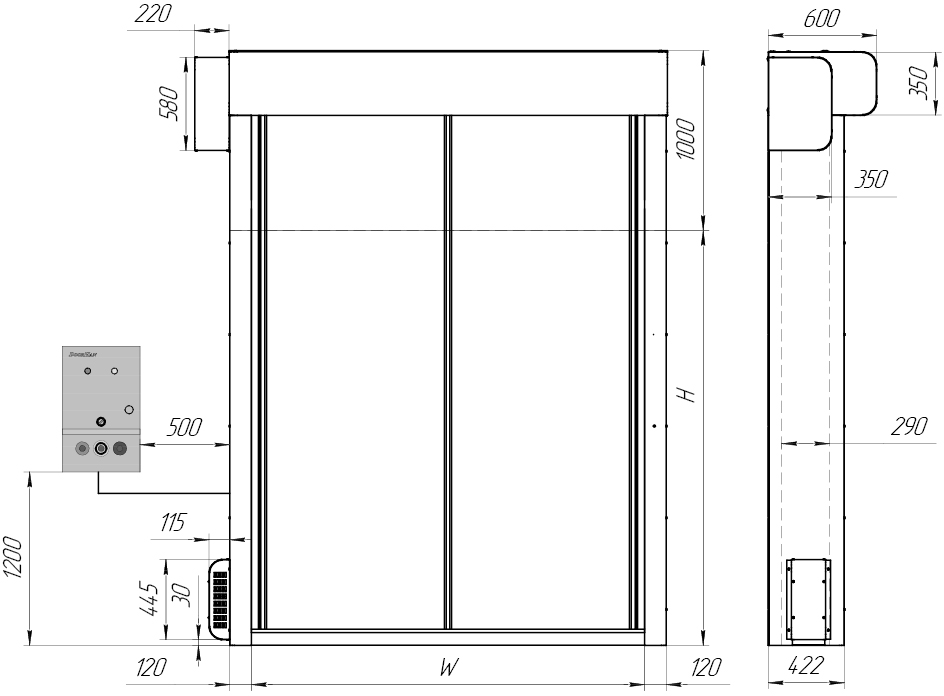

Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема	от 2 000 до 3 750
H, мм Высота проема	от 2 000 до 3 000

Базовая комплектация

1. Стойки и короба сделаны из оцинкованной стали

2. Вал выполнен из оцинкованной стали диаметром 130 мм

3. Направляющие — экструдированный полиэтилен

4. Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м²

5. Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем

6. Фотоэлементы устанавливаются на высоте 500 мм от пола, а также датчики антизаклинивания полотна в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии

7. Подогрев привода и стоек, а также пространства между полотнами


Дополнительная комплектация

• Корпус блока управления из нержавеющей стали AISI304


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	для ворот шириной до 3 500 мм
Скорость открывания, м/с	1,0	ворота до 3 000 × 3 000 мм
Скорость закрывания, м/с	0,8
Диапазон рабочих температур, °С	от -30 до +50	При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открытие и закрытие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открытия и закрытия ворот во избежание травмирования.
Следите за тем, чтобы во время открытия и закрытия ворот в проеме отсутствовали посторонние предметы.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддoн, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.

Упаковка

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм	зависит от длины составных частей ворот
Ширина, мм	700
Высота, мм	665

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
