Скоростные рулонные ворота для пищевой промышленности серии SpeedRoll SDF

Оставить заявку
Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

Зона применения

  • Складские комплексы. Помещения с высокими требованиями санитарных норм

Преимущества

  1. Высокая скорость работы - до 2,5 м/с
  2. Широкий выбор моделей
  3. Привод собственного производства
  4. Весь спектр опционного оборудования

Дизайн

Дизайн поверхности

  • Каркас ворот из нержавеющей стали ASIS 304

Цвет каркаса/полотна скоростных рулонных ворот

  • RAL 9010 (белый)
  • RAL 5002 (синий)
  • RAL 6026 (зеленый)
  • RAL 9006 (серебристый)
  • RAL 1003 (желтый)
  • RAL 3002 (красный)
  • RAL 2004 (оранжевый)

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм от 1 600 до 3 800
Высота проема, мм от 1 700 до 3 800
Притолока, мм от 550
Пристенки, мм от 175 до 400

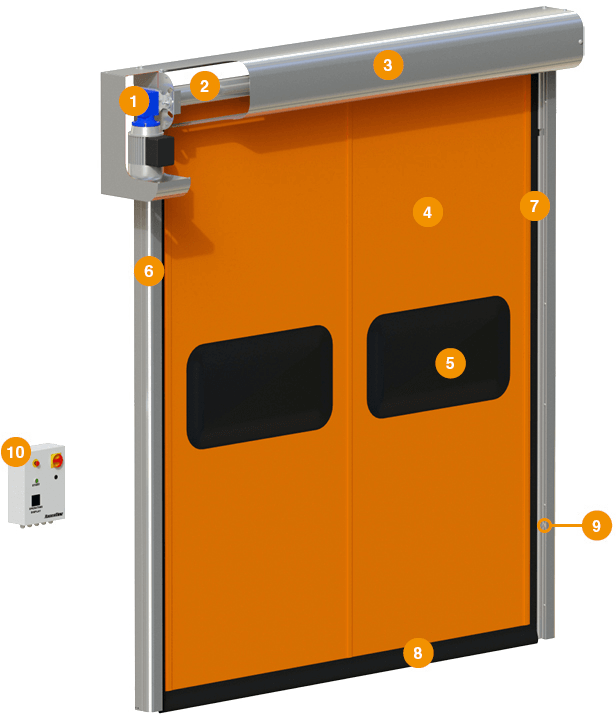

Конструкция

  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Вставка прозрачная (окно/панель)
  6. Стойка
  7. Направляющая для движения полотна
  8. Нижняя кромка полотна
  9. Фотоэлемент
  10. Блок управления

Подготовка строительного объекта

Подготовка строительного объекта SDF.png

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).

Требования к строительному объекту

При замере W и H за итоговый размер принимается наибольшая величина.

Способы монтажа

  • Накладной монтаж скоростных воpот.

Стандартные конструктивные решения

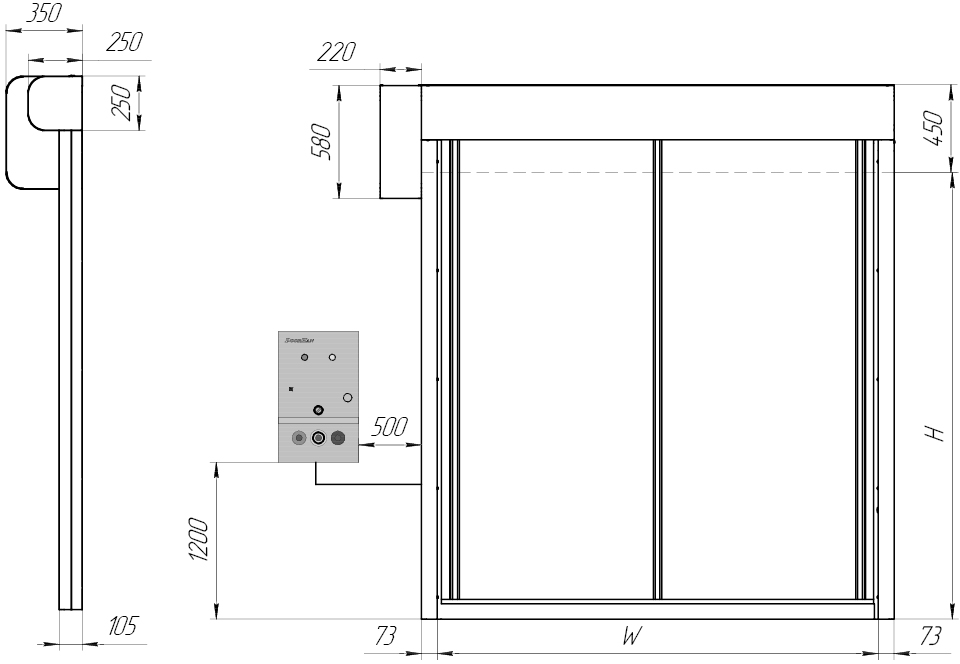

Общий вид ворот с приводом сбоку (привод слева / привод справа)

SDF Общий вид ворот с приводом сбоку (привод слева привод справа).png

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема от 1 600 до 3 800
H, мм Высота проема от 1 700 до 3 800

Базовая комплектация

SDF Конструкция.png
  1. Стойки и короба из нержавеющей стали AISI304
  2. Вал из оцинкованной стали диаметром 90/130 мм
  3. Направляющие — экструдированный полиэтилен
  4. Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м²
  5. Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем
  6. Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании

Дополнительная комплектация

  • Корпус блока управления из нержавеющей стали AISI304
  • Подогрев привода и стоек
  • При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса

Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот до 3 800 × 3 800 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 2,0 ворота до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 ворота до 3 800 × 3 800 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от 0 до +50
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т.п.

Концерн DoorHan производит погрузку воpот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Упаковка

УПАКОВКА В ДЕРЕВО ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм зависит от длины составных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
