Скоростные складывающиеся ворота серии SpeedFold SDFS/SDFB

Зона применения

• Складские комплексы. Промышленные объекты.


Преимущества

1. Горизонтальные стальные профили высокой прочности
2. Устойчивость к высоким ветровым нагрузкам
3. Привод собственного производства

Дизайн

Дизайн поверхности

• Каркас ворот без покраски из оцинкованной стали

Цвет каркаса/полотна скоростных рулонных ворот

• RAL 9010 (белый)
• RAL 5002 (синий)
• RAL 6026 (зеленый)
• RAL 9006 (серебристый)
• RAL 1003 (желтый)
• RAL 3002 (красный)
• RAL 2004 (оранжевый)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 1 600 до 5 000 (до 12 000 для SDFB)
Высота проема, мм	от 1 800 до 5 000 (до 12 000 для SDFB)
Притолока, мм	1000 (1 100 для SDFB)
Пристенки, мм	130 (250 для SDFB)

Конструкция

1. Привод
2. Короб вала
3. Полотно
4. Ремень
5. Вставка прозрачная (окно/панель)
6. Вертикальная направляющая
7. Нижняя кромка полотна


Подготовка строительного объекта

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).

Требования к строительному объекту

При замере W и H за итоговый размер принимается наибольшая величина.

Способы монтажа

• Накладной монтаж скоростных воpот.

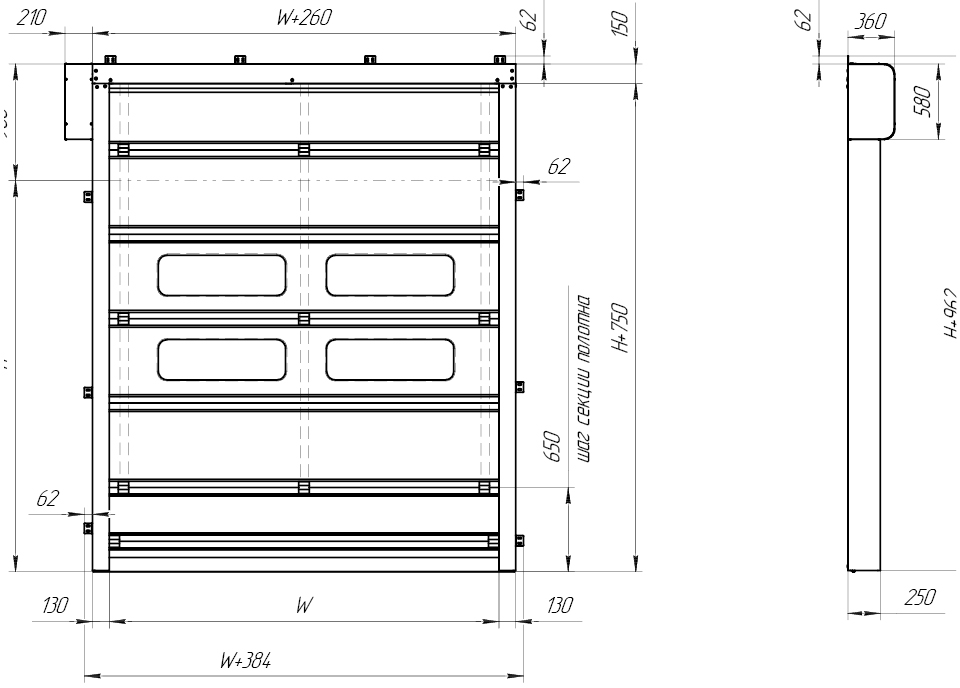

Стандартные конструктивные решения

Базовая комплектация

1. Вал из оцинкованной стали

2. Полотно

3. Блок управления

4. Фотоэлементы


Дополнительная комплектация

• Корпус блока управления из нержавеющей стали AISI304


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Ветровая нагрузка, км/ч	CLASS2 (до 90)	для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч	CLASS4	для ворот шириной до 3 000 мм
Скорость открывания, м/с	1,0	для ворот до 5 000 х 5 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	от -5 до +50	если привод установлен снаружи здания
Диапазон рабочих температур, °С	от -15 до +50	если привод установлен внутри здания
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы подогрева стоек и привода
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 000 000	зависит от условий эксплуатации

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот производится с помощью воротка.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения направляющей ПВХ-полотна.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Упаковка

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм	зависит от длины соcтавных частей ворот
Ширина, мм	от 640 до 705
Высота, мм	от 480 до 730

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
