Скоростные рулонные ворота для внутреннего использования серии SpeedRoll SDI

Зона применения

• Складские комплексы. Производственные помещения

Преимущества

1. Высокая скорость работы - до 2,5 м/с
2. Широкий выбор моделей
3. Привод собственного производства
4. Весь спектр опционного оборудования

Дизайн

Дизайн поверхности

• Каркас ворот без покраски из оцинкованной стали.
• Каркас ворот из нержавеющей стали ASIS 304.

Цвет каркаса/полотна

• RAL 9010 (белый)
• RAL 5002 (синий)
• RAL 6026 (зеленый)
• RAL 9006 (серебристый)
• RAL 1003 (желтый)
• RAL 3002 (красный)
• RAL 2004 (оранжевый)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 1 600 до 5 700
Высота проема, мм	от 1 800 до 5 800
Притолока, мм	от 600
Пристенки, мм	от 225 до 475

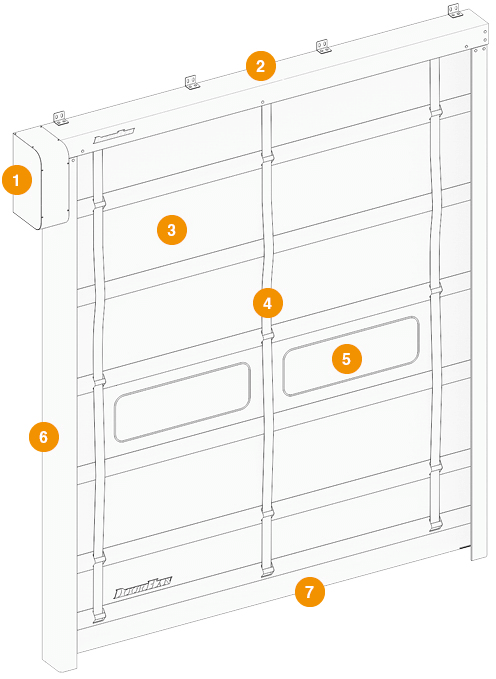

Конструкция

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления

Подготовка строительного объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам:
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).

Требования к строительному объекту

При замере W и H за итоговый размер принимается наибольшая величина.

Способы монтажа

• Накладной монтаж скоростных воpот.

Стандартные конструктивные решения

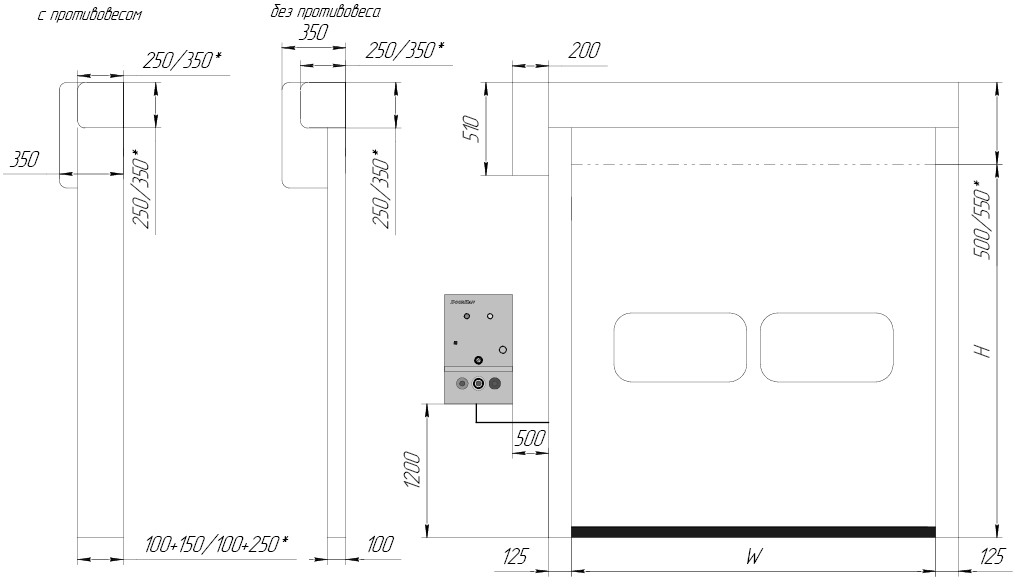

Привод сбоку (с противовесом / без противовеса)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема	от 1 600 до 5 700
H, мм Высота проема	от 1 800 до 5 800

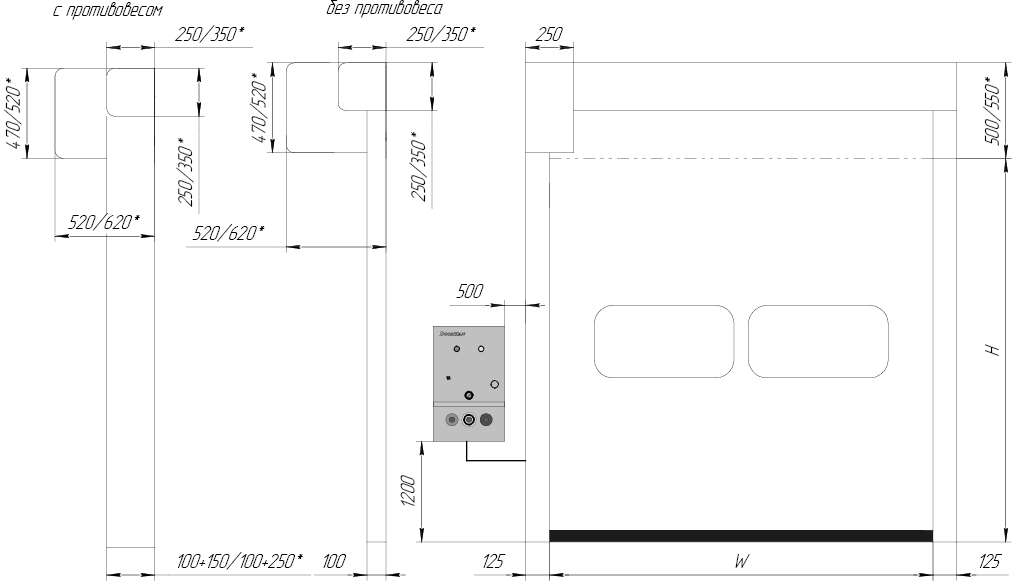

Привод спереди (с противовесом / без противовеса)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина проема	от 1 600 до 5 700
H, мм Высота проема	от 1 800 до 5 800

Базовая комплектация

1. Стойки и короба из оцинкованной стали
2. Вал из оцинкованной стали диаметром 90/130 мм
3. Направляющие — экструдированный полиэтилен
4. Полотно — непрозрачный армированный ПВХ плотностью 900—1 200 г/м²
5. Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем
6. Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании

Дополнительная комплектация

• Корпус блока управления из нержавеющей стали AISI304
• Подогрев привода и стоек
• При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Ветровая нагрузка, км/ч	CLASS1 (до 82)	для ворот 6 000 × 6 000 мм
Ветровая нагрузка, км/ч	CLASS2 (до 90)	для ворот 5 000 × 5 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	для ворот 3 000 × 3 000 мм
Скорость открывания, м/с	2,0	ворота до 3 000 × 3 000 мм
Скорость открывания, м/с	1,5	ворота до 5 000 × 5 000 мм
Скорость открывания, м/с	1,0	ворота до 6 000 × 6 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы обогрева стоек и привода; при эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
При использовании ворот внутри морозильных камер кожух вала не устанавливается.

Упаковка

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	зависит от длины составных частей ворот
Ширина, мм	от 640 до 705
Высота, мм	от 480 до 730

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
