Перфорированные рольставни

Зона применения рольставней из алюминиевых профилей (частичное пропускание света)

• Частный сектор, торговые павильоны: оконные и дверные проемы

Преимущества

• обеспечивают сохранение тепловой энергии в помещении и защищают от солнца;
• защита от шума и посторонних взглядов;
• создают комфортную атмосферу в помещениях за счет частичного пропускания света в приоткрытом положении;
• эстетичный внешний вид

Дизайн

Пенозаполненные перфорированные профили для оконных рольставен.

Нужна консультация?

+7(4912)20-66-69

Позвоните нам

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 500 до 5500
Ширина проема, мм	от 400 до 3050
Максимальная площадь полотна, м²	7
Притолока, мм	от 125 (накладной монтаж)
Пристенки, мм	от 53 (накладной монтаж)

Конструкция

1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
2. Суппорт подшипника BS100
3. Направляющее устройство RU45
4. Подшипник BR28
5. Капсула универсальная KP40, KP60, KPU60
6. Вал октагональный RV40, RV60, RV60-1
7. Кольцо ригельное RD40, RD60
8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
9. Замок автоматический RM1
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG52M, RG53MS, RG62BS, RG64
13. Заглушка PB14
14. Замок боковой SL45M, SLA45
15. Профиль концевой RA45EN, RA45KN
16. Профиль (полотно) RH45PN
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH


Способы монтажа

Накладной монтаж

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

Встроенный монтаж, короб наружу

Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке.

Встроенный монтаж, короб внутрь

Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом

Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом

Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом

Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Базовая комплектация

• Короб в сборе.

Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

• Полотно в сборе.

Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.

• Концевой профиль с уплотнителем.

В концевой профиль могут быть установлены запирающие механизмы.

• Комплект направляющих профилей с уплотнителем.

Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

• Ручной или автоматический привод.

Коробка с комплектацией.

Дополнительная комплектация

• Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
• Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
• Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
• Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
• Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
• Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
• Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
• Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
• GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
• Пульт T5 для управления 5 роллетами.
• Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами.
• Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами.
• Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Технические характеристики

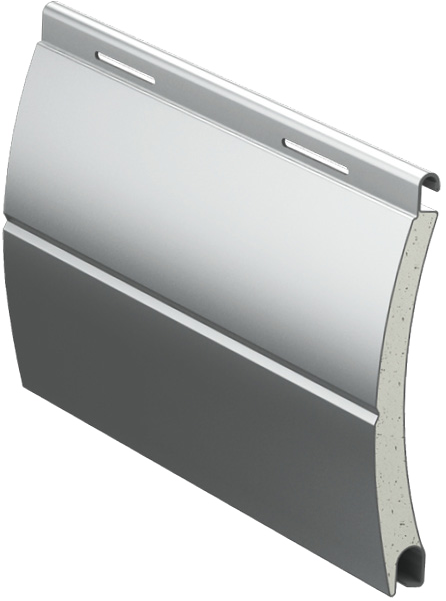

ПАРАМЕТР	RH45PN
Материал	алюминий, пена
Вес профиля, кг/(п/м)	0,075
Вес профиля, кг/м²	1,65
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	3,05
Максимальная площадь полотна, м²	7

Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.

1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в МК DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
3. Рольставни должны открываться плавно без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка

Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Ширина, мм	от 137 до 250
Высота, мм	от 137 до 250
Длина, мм	от 500 до 6 000

Остались вопросы?

vorota_knopka@mail.ru

Напишите нам

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
