Рольставни автоматические (с электроприводом)

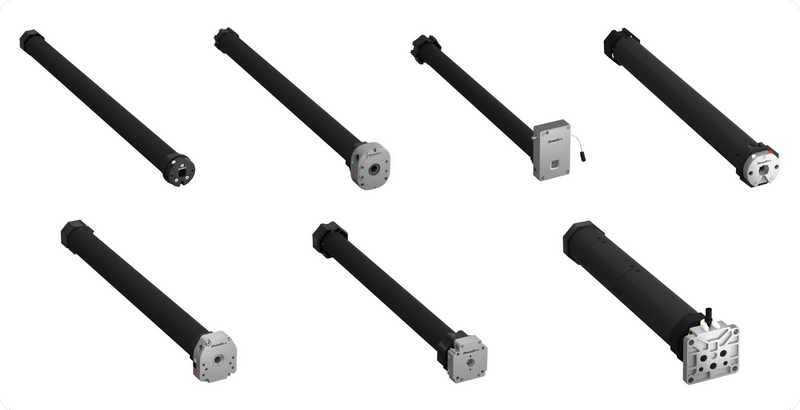

Электромеханические приводы внутривального типа предназначены для автоматизации рольставней и рольворот, устанавливаемых как накладным, так и встроенным способом.

В комплект привода входят пластины крепления из металла, что обеспечивает надежное крепление внутри конструкции. Высокий КПД достигается за счет трехступенчатого планетарного редуктора, шестерни которого выполнены из высокопрочной стали. Моторы электроприводов оснащены электротормозом, который обеспечивает точность остановки в крайних положениях и и выполняет функцию замка. Концевые выключатели обладают высокой точностью и надежностью, благодаря металлическим шестерням и осям, устойчивым к износу.

В конструкцию автоматики, кроме самого электропривода, входят: внешний и внутренний адаптеры, а также стопорная скоба. Адаптеры, в зависимости от модели, могут быть на один из валов: 40, 60, 70 или 102 мм.

Электроприводы DoorHan серии RS разделяют также по наличию функции аварийного открывания - на это указывает индекс “M” в названии модели привода.

Для рольворот, установленных в помещениях промышленного, коммерческого, бытового назначения, используют приводы навального типа.



Модель SHAFT-500KIT с выносным блоком управления и встроенным аварийным расцепителем применяется для уличных и гаражных рольворот. Благодаря аварийному приводу полотно ворот можно поднять вручную. Для повышения точности остановки ворот в конструкции привода использованы основные и дублирующие концевые выключатели. Блок управления приводом имеет компактные размеры. Все необходимые подключения сделаны на этапе производства. Высокий класс пылевлагозащищенности — IP54.

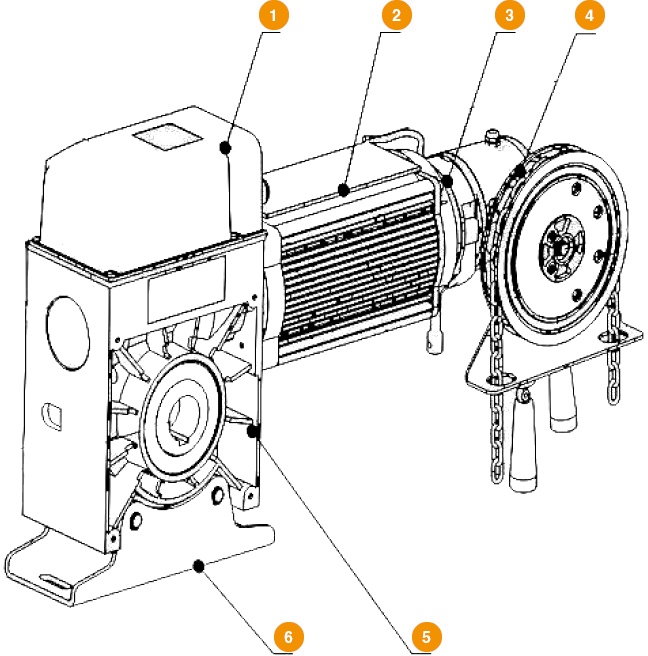

Конструкция

1. Защитная крышка концевых выключателей
2. Двигатель
3. Электромагнитный тормоз
4. Ручной цепной редуктор
5. Редуктор
6. Опорный кронштейн крепления

ПАРАМЕТР	ЗНАЧЕНИЕ
Напряжение питания, В	380–400 В / 50/60 Гц
Скорость вращения мотора, об/мин	720
Мощность, Вт	1 500
Крутящий момент, Нм	500
Диапазон рабочих температур, °С	-20...+45
Тепловая защита, °С	120
Вес изделия, кг	35

Способы монтажа

Крепление опорного кронштейна к дополнительной консоли.
