Антивандальные рольставни

Оставить заявку

Рольставни изготавливаются из экструдированного решетчатого профиля с плексигласовой вставкой или без нее. Несмотря на кажущуюся легкость и хрупкость конструкции прочные, взломостойкие, обладают высокой устойчивостью к сильным порывам ветра.

В закрытом положении они надежно защищают витрины и окна от вандалов, в то же время позволяют обозревать помещение снаружи и прилегающую территорию изнутри. Для торговых и выставочных залов такие конструкции привлекательны тем, что оставляют товары видимыми для потенциальных покупателей, когда магазин уже закрыт.


Роллеты имеют красивый дизайн, разнообразную расцветку и исполнение: решетчатый профиль можно комбинировать с пенозаполненным. Изделия могут оснащаться ручным механизмом поднятия/опускания полотна или электроприводом.
  • Возможно комбинирование полотна со сплошным профилем RHE56M. На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий RH77 и RHE84.
  • Возможно комбинирования полотна из решетчатого профиля RHE84GM и сплошного профиля RHE84M.

Зона применения:

  • Банки, ювелирные салоны: большие оконные и витринные проемы (RHE56GM, RHE84GM).
  • Складские и промышленные проемы (RHS75, RHS75P).

Преимущества:

  • возможность изготовления комбинированного полотна из сплошного и решетчатого профиля;
  • высокие прочностные характеристики достигаются за счет увеличенной толщины стенки;
  • возможность использование усиливающего профиля для изготовления полотна;
  • эстетичный внешний вид.

Дизайн

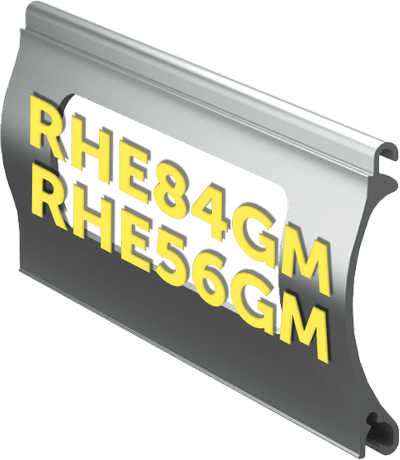

  • Решетчатые экструдированные профили для оконных проемов и витрин RHE56GM.
  • Решетчатые экструдированные профили для рольворот RHE84GM.

Таблица размеров антивандальных рольставней

Параметр RHE56GM
RHE84GM
Высота проема, мм
от 500 до 5000
от 1000 до 5000
Ширина проема, мм
от 500 до 3500
от 1000 до 5500
Максимальная площадь полотна, м²
15
20,5
Притолока, мм
от 180 (накладной монтаж)
от 300 (накладной монтаж)
Пристенки, мм
от 65 (накладной монтаж)
от 83 (накладной монтаж)

Конструкция

RHE56GM
RHE84GM
  1. Крышка боковая RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300
  2. Суппорт подшипника BS100, BS42
  3. Направляющее устройство RU65 (3a. Ролик направляющий RU77)
  4. Подшипник BR28, BR42
  5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
  6. Вал октагональный RV60, RV70, RV102
  7. Кольцо ригельное RD60, RD70
  8. Короб защитный RB180, RB205, RB230, RB250, RB300
  9. Замок автоматический RB2, RB3, RB4
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG65MS, RG65S, RG70MS, RG70S
  13. Заглушка PB14
  14. Замок боковой SLE56
  15. Профиль концевой RA50EM
  16. Профиль (полотно) RHE56GM
  17. Выключатель с ключом SWM, SWK
  18. Выключатель клавишный SWB, SWH
  1. Крышка боковая RK300, RSK300, RSK330, RK375
  2. Суппорт подшипника BS32
  3. Ролик направляющий RU77 (RV77)
  4. Подшипник BS32
  5. Капсула универсальная KPU102
  6. Вал октагональный RV102
  7. Короб защитный RBN300, RBN330, RBN375
  8. Профиль верхний RH30FM
  9. Электропривод внутривальный
  10. Пластина крепления привода BU100K
  11. Направляющий профиль RG83MS, RG90MS, RG100
  12. Заглушка PB14
  13. Замок боковой SLE84
  14. Профиль концевой RA77EM, RA77KN
  15. Профиль (полотно) RHE84GM
  16. Выключатель с ключом SWM, SWK
  17. Выключатель клавишный SWB, SWH

Все антивандальные рольставни

Способы монтажа

Встроенный монтаж, короб наружу


Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.

Встроенный монтаж, короб внутрь


Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Стандартные конструктивные решения

Рольставни с ручным ленточным, шнуровым или кордовым приводом

Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Рольставни с ручным воротковым приводом

Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

Рольставни с пружинно-инерционным механизмом

Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Базовая комплектация

  • Короб в сборе.
Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
  • Полотно в сборе.
Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.
  • Концевой профиль с уплотнителем.
В концевой профиль могут быть установлены запирающие механизмы.
  • Комплект направляющих профилей с уплотнителем.
Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
  • Ручной или автоматический привод.
Коробка с комплектацией.

Дополнительная комплектация

  • Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
  • Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
  • Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
  • Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
  • Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
  • Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
  • Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
  • GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
  • Пульт T5 для управления 5 роллетами.
  • Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами.
  • Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами.
  • Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.


Технические характеристики

Параметр Профиль экструдированный решетчатый RHE56GM
Профиль экструдированный решетчатый RHE84GM
Материал
Алюминий
Алюминий
Вес профиля, кг/(п/м)
0,34
0,593
Вес профиля, кг/м²
6,12
7,11
Количество ламелей на 1 м высоты полотна, шт.
18
12
Максимальная ширина полотна, м
3,5
5,5
Максимальная площадь полотна, м²
15
20,5

Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
  1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в МК DoorHan.
  2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
  3. Рольставни должны открываться плавно без рывков и толчков.
  4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
  5. Не прилагайте для открытия рольставен усилие более 100 Н.
  6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
  7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
  8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
  9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
  10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
  11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
  12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
  13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
  14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
  15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
  16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
  17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
  18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
  19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Упаковка

Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатую пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стреч-пленкой в 2 слоя и закреплена скотчем с логотипом компании.

Упаковка в картон RHE56GM
RHE84GM
Высота, мм
от 180 до 300
от 300 до 375
Ширина, мм
от 180 до 300
от 300 до 375
Длина, мм
от 500 до 6000
от 1000 до 6000

Остались вопросы?

vorota_knopka@mail.ru

Напишите нам

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
