Промышленные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD03ALU

Зона применения

• Промышленный сектор: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот


Преимущества

1. Рекордные показатели перекрываемых проемов: ширина - до 10 м; высота - до 9,5 м;
2. Легкий щит, высокие прочностные характеристики, наилучшие показатели сопротивления ветровым нагрузкам;
3. Устойчивость щита к коррозии, способность противостоять воздействию агрессивных сред;
4. Прочная силовая конструкция направляющих, система страховочных захватов полотна.

Дизайн

Дизайн панелей

Доска	Горизонтальная полоса (внутренняя сторона)

Тип поверхности

под дерево (внешняя)	Stucco (внутренняя)

Цвета

RAL 9003 белый

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 9 500 (максимальная высота зависит от типа подъема)
Ширина проема, мм	от 2 000 до 10 000
Притолока, мм	от 150
Пристенки, мм	от 120

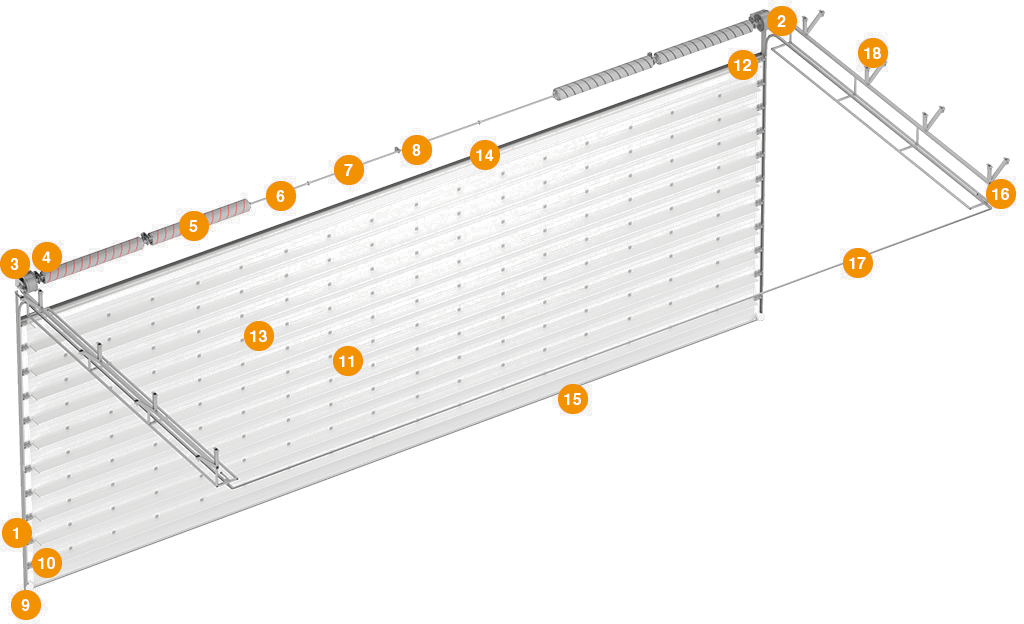

Конструкция

1. Вертикальная направляющая в сборе
2. Горизонтальная направляющая
3. П-образный кронштейн и барабан
4. Устройство защиты от обрыва пружины
5. Балансирующий пружинный механизм (торсионная пружина)
6. Вал цилиндрический
7. Муфта соединительная
8. Внутренний опорный кронштейн
9. Устройство защиты от разрыва троса
10. Боковая опора с держателем ролика
11. Внутренняя петля
12. Верхняя опора с держателем ролика
13. Усилительный алюминиевый профиль
14. Верхний профиль и уплотнитель
15. Нижний профиль и уплотнитель
16. Пружинный амортизатор
17. С-профиль
18. Силовая монтажная конструкция с системой захвата


Подготовка строительного объекта

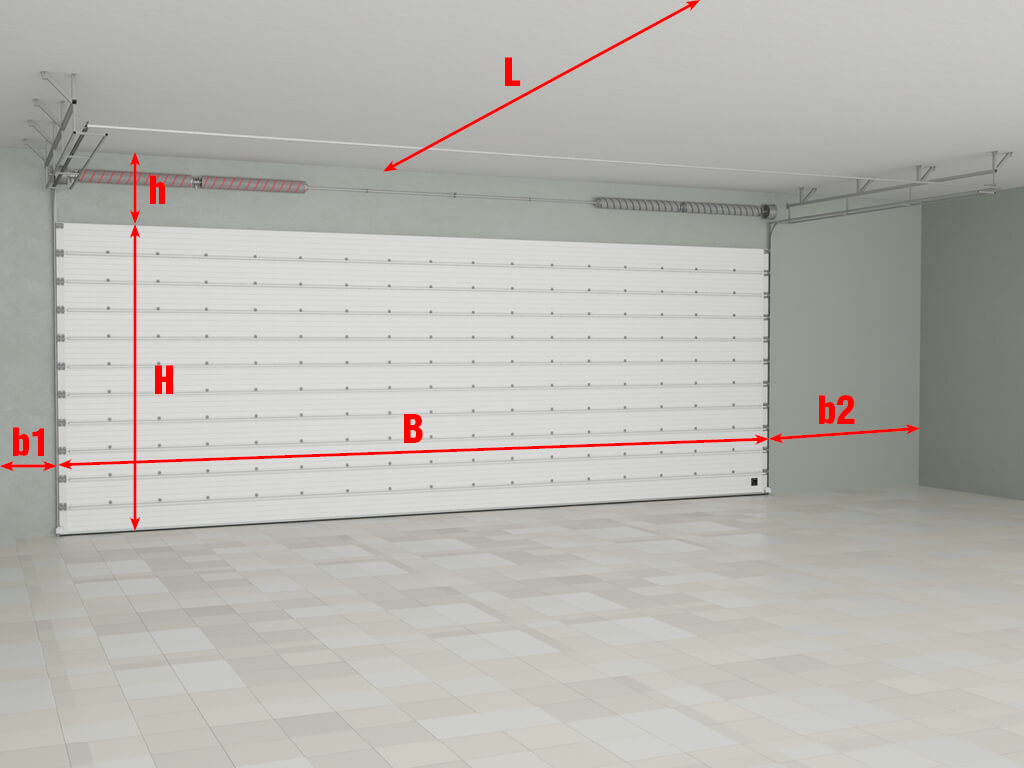

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж

Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Стандартные конструктивные решения

Низкий подъем, барабан спереди

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 (без привода); 0...10 (с потолочным приводом)

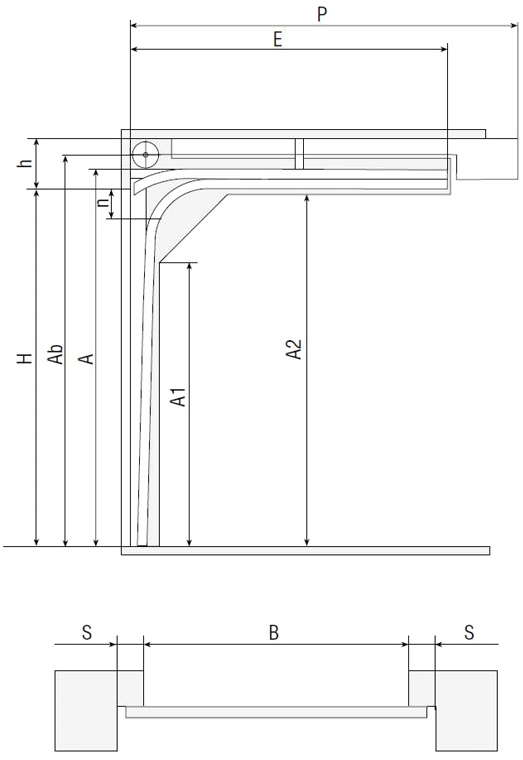

Низкий подъем, барабан спереди (комплект направляющих RKTN)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

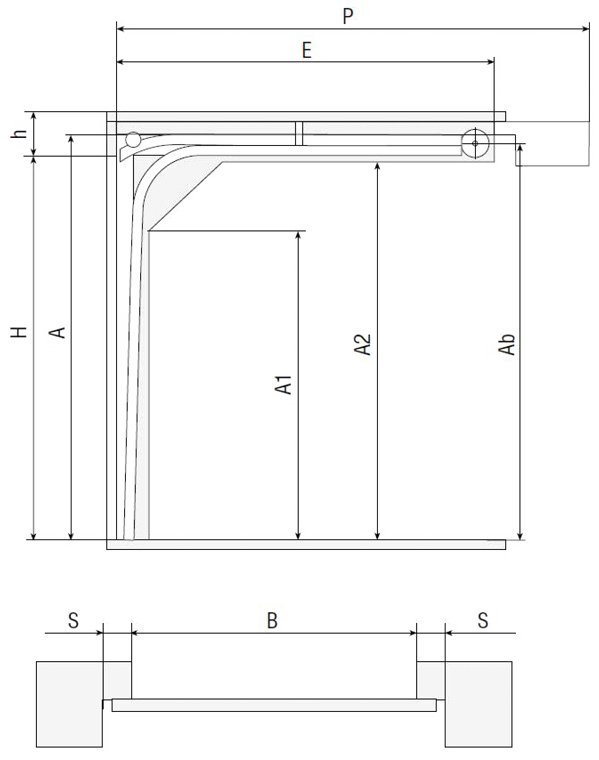

Низкий подъем, барабан сзади

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

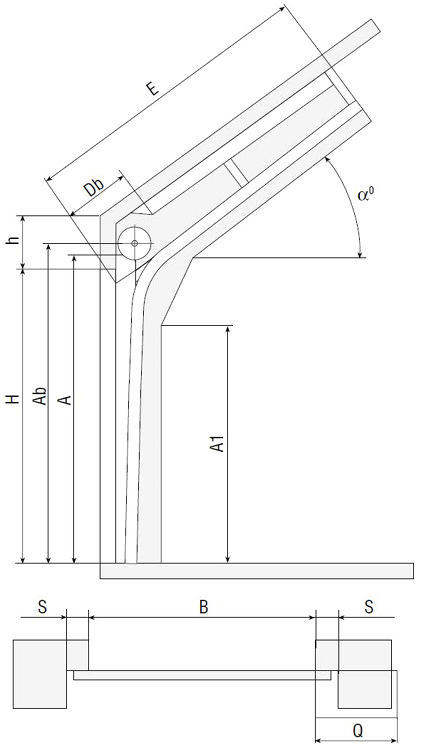

Стандартный наклонный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

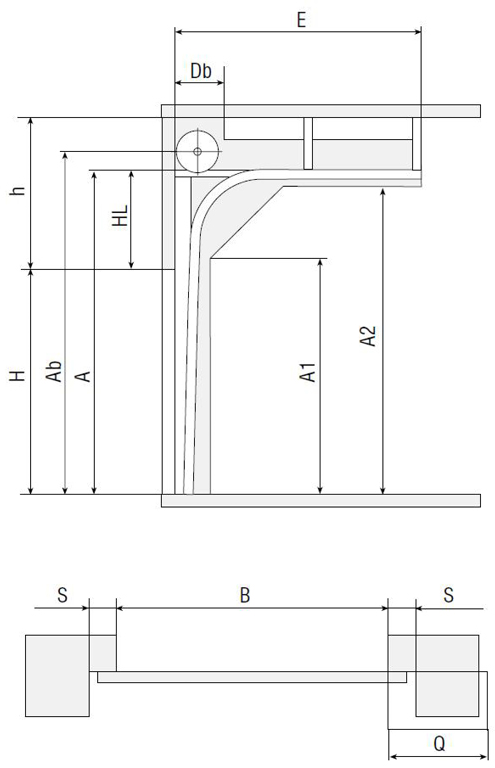

Высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

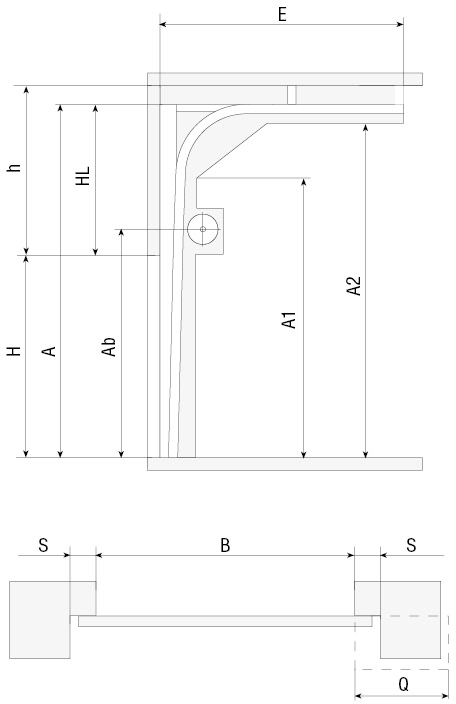

Высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

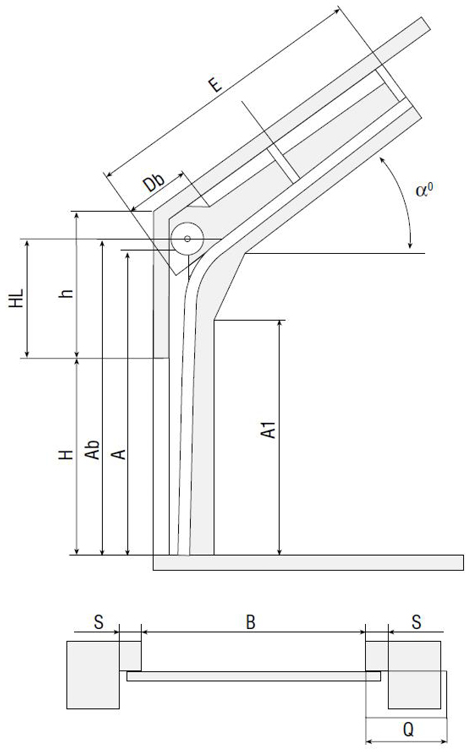

Наклонный высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

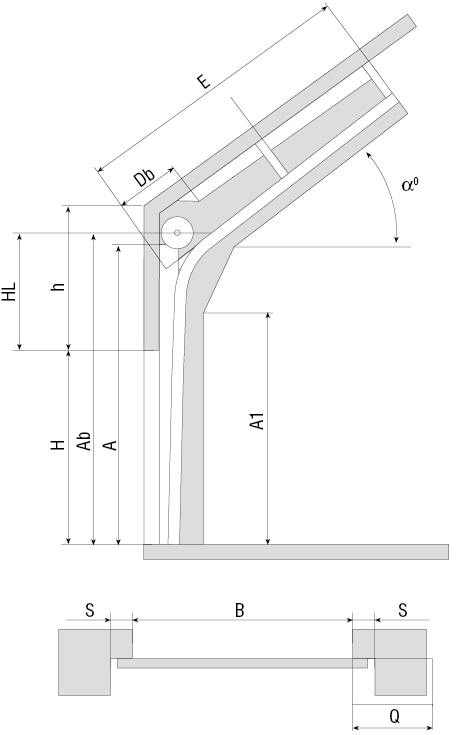

Наклонный высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

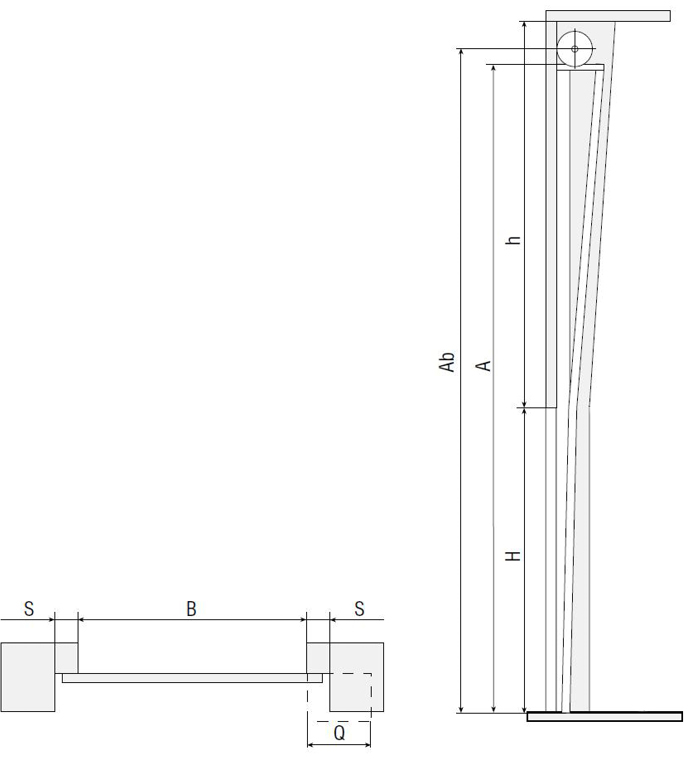

Вертикальный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

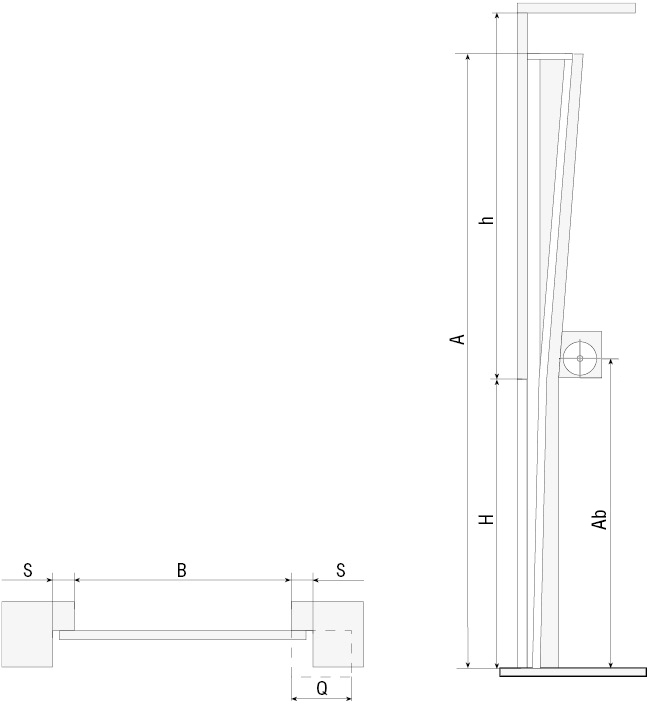

Вертикальный подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

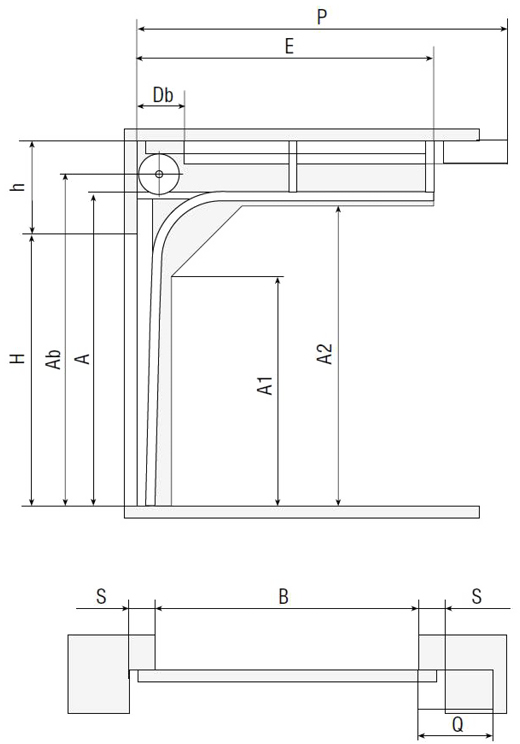

Стандартный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165A + 97
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Базовая комплектация

1. Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.

2. Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3 500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.

3. Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.

4. Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

5. Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот, а также открывание и закрывание ворот без усилий.

6. Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

7. Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

8. Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

9. Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.


Дополнительная комплектация

• Силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот. В случае отказа от фермы DoorHan заказчик самостоятельно производит крепежные фермы по предоставленным размерам.

• Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

• Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

• Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

• Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

• Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

• Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

• Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	12,5

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.


Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства на складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.

Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании
Состав	картон, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — от 500 до 800
Высота, мм	упаковка щита — от 200 до 800
Длина, мм	упаковка щита — от 2 100 до 10 100
Вес брутто, кг	до 1 000
Количество в упаковке	упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
