Промышленные секционные ворота ISD02

Оставить заявку
Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).
Видеоролик c YouTube: Панорамные секционные ворота ISD02

Преимущества:
  • По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон;
  • Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений;
  • 100% российское производство, ворота полностью изготовлены в России и для России;
  • Надежная, отработанная годами конструкция.

Дизайн панелей

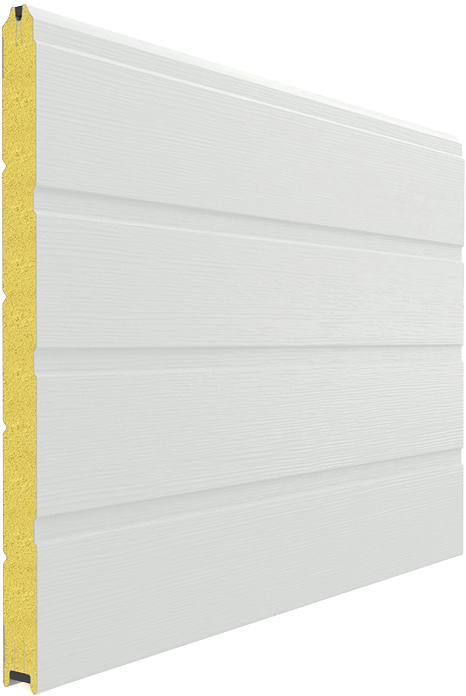

Дизайн доска.png

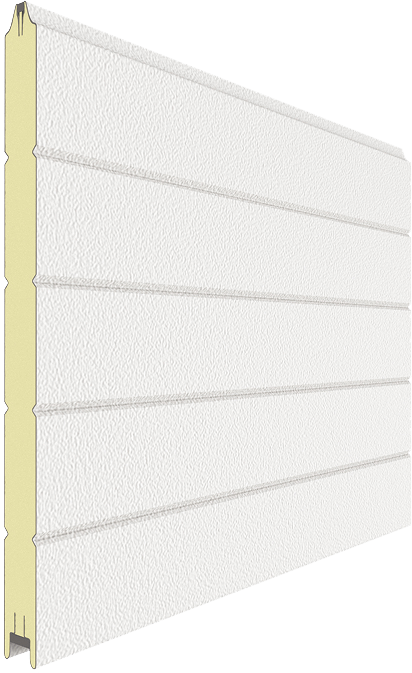

Дизайн горизонтальная-полоса.png

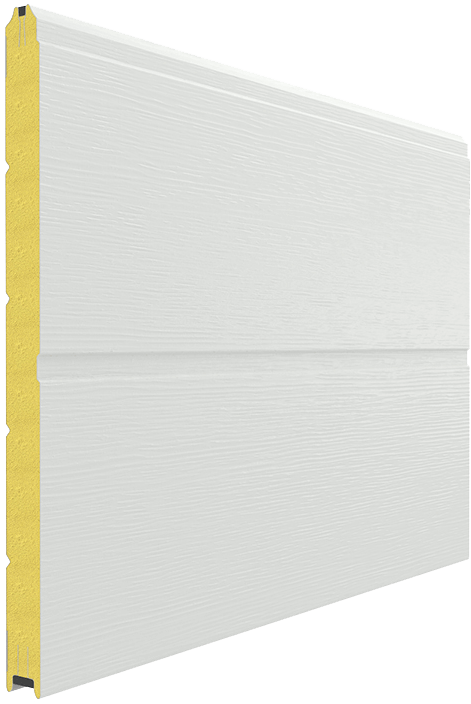

Дизайн широкая центральная полоса.png
Доска Горизонтальная полоса Широкая центральная полоса

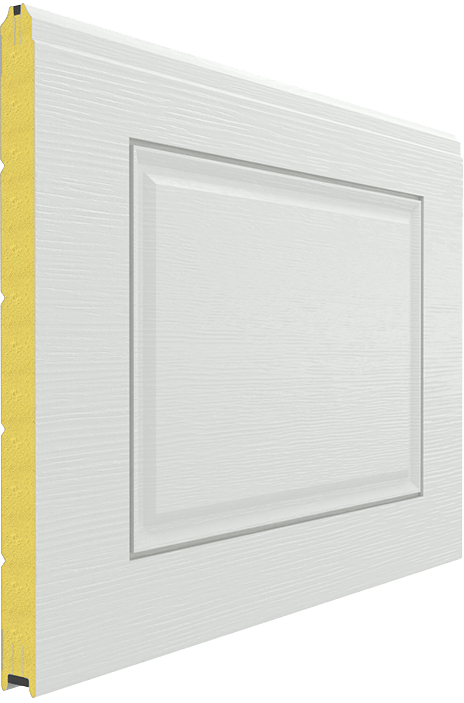

Дизайн филенка.png

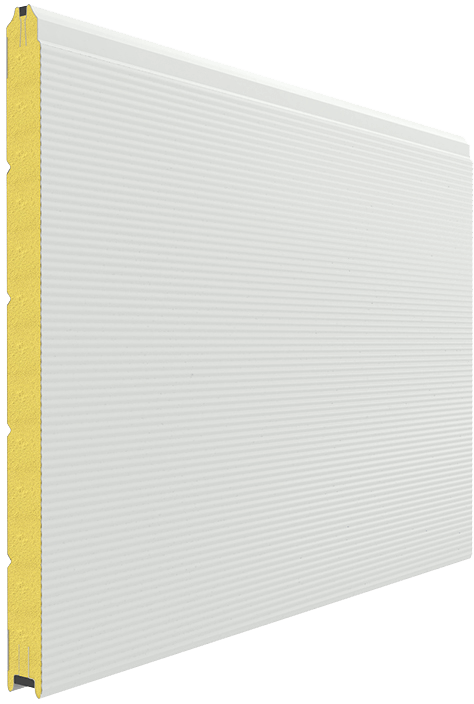

Дизайн волна.png
Дизайн горизонтальная-полоса.png
Филенка Волна Горизонтальная полоса
(внутренняя сторона)

Тип поверхности

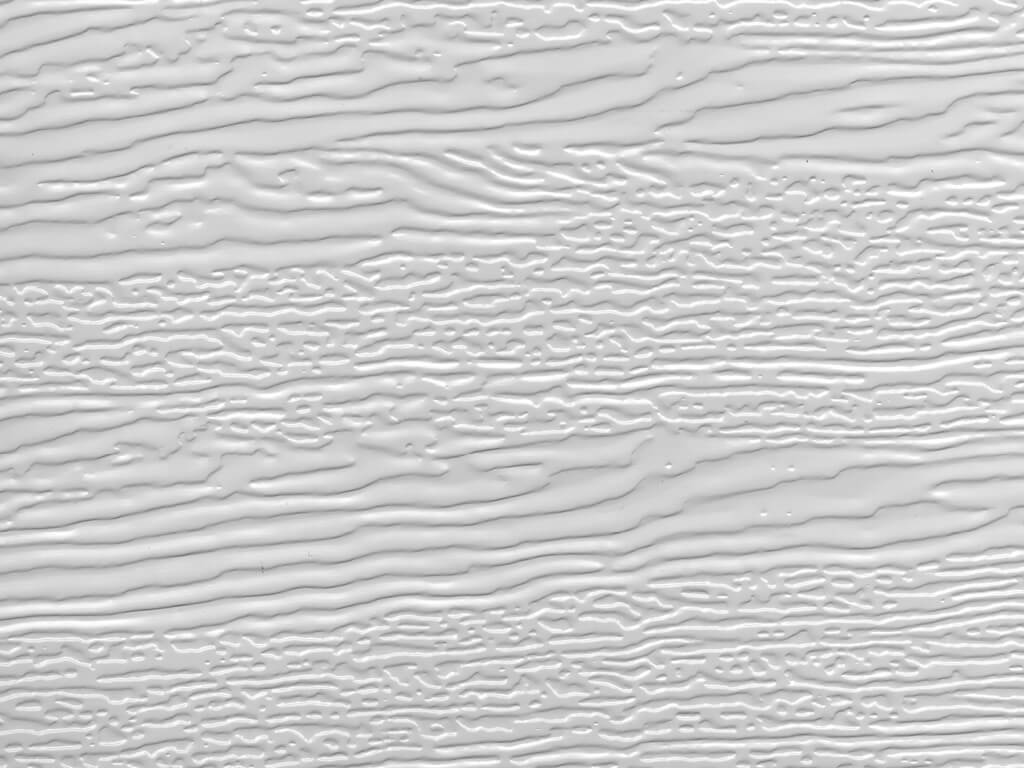

Тип поверхности под дерево.jpg
Тип поверхности стукко.jpg
под дерево (внешняя) Stucco (внутренняя)

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм от 2 000 до 6 000
Высота проема, мм от 2 000 до 6 100
Притолока, мм от 150
Пристенки, мм от 120
Высота светового проема ячеек, мм  от 370 до 720
Ширина светового проема ячеек, мм  не более 3 000

Конструкция

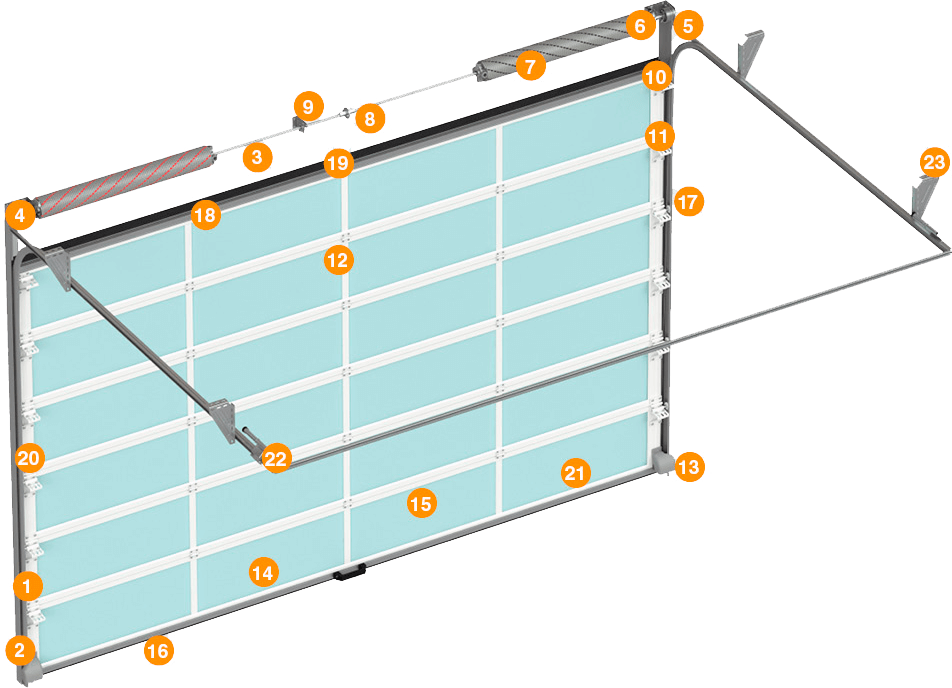

Конструкция ISD02.png

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Нижний профиль
15. Панорамная панель
16. Нижний уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка с отверстиями для крепления
21. Светопрозрачное ударопрочное заполнение панели
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
