Промышленные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-PARKING



Зона применения

• Объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот


Преимущества

1. Высокая скорость открытия полотна 1 метр в секунду;
2. Высокая интенсивность эксплуатации и большой запас прочности;
3. Надежная конструкция из коррозионно-стойких материалов.

Дизайн

Дизайн панелей

Доска

Цвета панелей

• RAL 9003 белый
• RAL 9006 серебристый
• Нестандартный цвет по карте RAL (наценка)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 3 700
Ширина проема, мм	от 2 000 до 6 000
Притолока, мм	от 430
Пристенки, мм	от 150; со стороны установки привода — от 230

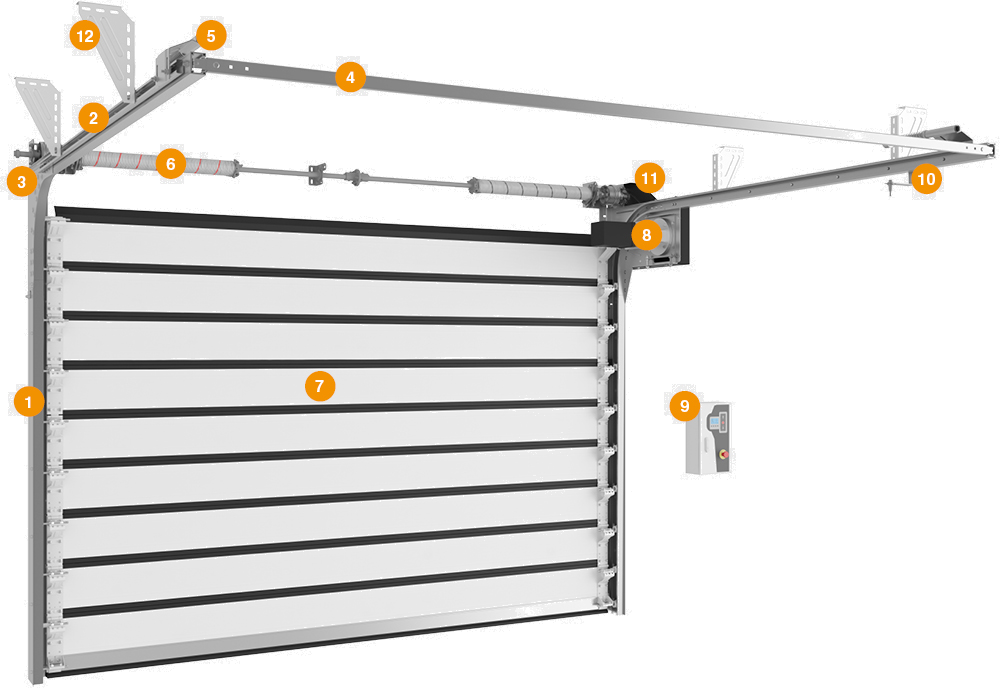

Конструкция

1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку


Подготовка строительного объекта

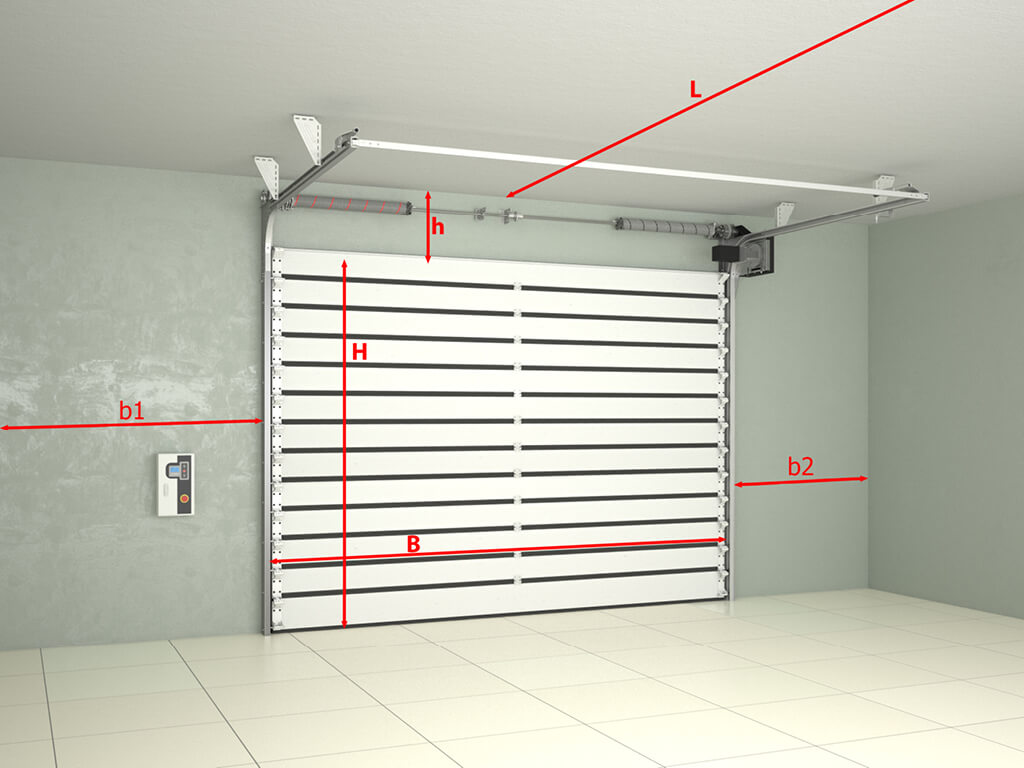

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 430 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж

Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

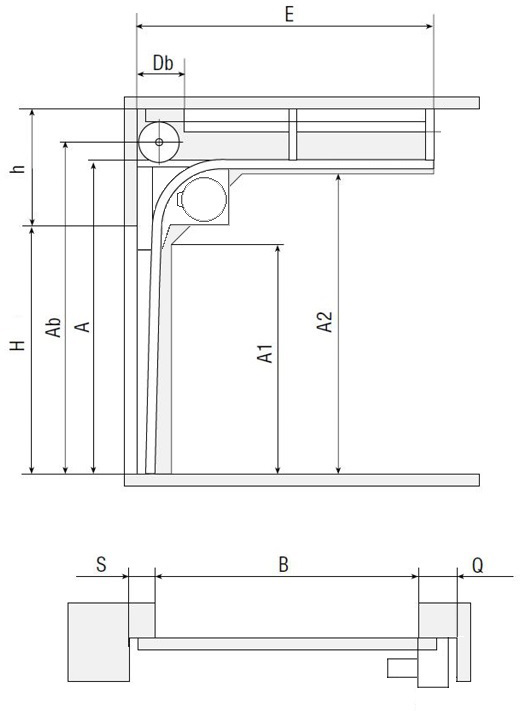

Стандартные конструктивные решения

ISD01 Parking

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 430
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 275
A1, мм Высота вертикальной направляющей	H - 215
Ab, мм Высота оси вала и барабана	H + 341
A2, мм Высота горизонтальной направляющей	H + 215
E, мм Длина горизонтальных направляющих	H + 660
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	150
Q, мм Зона расположения привода на вал	230

Базовая комплектация

1. Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.

2. Комплект направляющих и угловых стоек.

3. Торсионный механизм рассчитан на 100 000 циклов.

4. Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

5. Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

6. Блок управления и электропривод, оснащенный системой аварийной разблокировки.


Дополнительная комплектация

• Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.

• Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.

• Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.

• Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Скорость открывания, м/с	1,0
Скорость закрывания, м/с	0,8
Ресурс, циклов	1 000 000	Ворота
Ресурс, циклов	100 000	Торсионный механизм

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.


Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Упаковка

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — 250
Высота, мм	упаковка щита — от 200 до 800
Длина, мм	упаковка щита — от 2 000 до 6 100
Вес брутто, кг	до 1 000
Количество в упаковке	упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.)

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01 Parking, произведенных концерном DoorHan, на срок 2 года с момента приобретения.
