Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями SWG-A

Оставить заявку
Распашные ворота имеют две створки, которые открываются внутрь или наружу огороженной территории. Они являются классическим решением и по-прежнему остаются популярными. Распашные ворота подходят для установки в случаях, когда невозможно установить сдвижную конструкцию ворот.

Зона применения

  • Объекты промышленного сектора: складские и производственные комплексы;
  • Объекты частного сектора: дачные участки

Преимущества

  1. Легкие и надежные ворота, уникальная конструкция из алюминия и сэндвич-панелей;
  2. Ворота производятся на высокоточном оборудовании в заводских условиях;
  3. Большой выбор вариантов ворот от сегмента Эконом до Премиум;
  4. Комплексное решение для клиента - ворота, калитки и заборы в едином стиле.

Дизайн панелей

Дизайн доска.png
Дизайн горизонтальная-полоса.png
Дизайн широкая центральная полоса.png
Доска Горизонтальная полоса Широкая центральная полоса
(внутренняя сторона)

Тип поверхности

Тип поверхности под дерево.jpg
Тип поверхности стукко.jpg
под дерево (внешняя) Stucco (внутренняя)

Варианты исполнения щитов

  • Щит с вертикальным расположением сэндвич-панелей
  • Щит решетчаный с вертикальным расположением сэндвич-панелей
  • Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей
  • Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей
  • Щит арочный с пиками с вертикальным расположением сэндвич-панелей
  • Щит арочный с решеткой с вертикальным расположением сэндвич-панелей

Алюминиевая облицовка Premium Classic

  • Premium Classic B1 темный орех
  • Premium Classic B2 темный орех
  • Premium Hi-Tech B3

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм 2 000–5 000
Высота проема, мм 1 000–3 000
Просвет, мм 100

Конструкция

Распашные ворота - Конструкция.png
  1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
  2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
  3. С внутренней стороны распашных ворот устанавливается задвижка.
  4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
  5. Регулируемые петли с износостойкими подшипниками.
  6. Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
  7. Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
  8. Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Подготовка строительного объекта

подготовка проема распашные.png
Замер каждого параметра производится минимум в трех точках. За итоговый размер берется максимальное значение.H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Способы монтажа

  • Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300x300x1 500 (глубина промерзания почвы).
  • Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

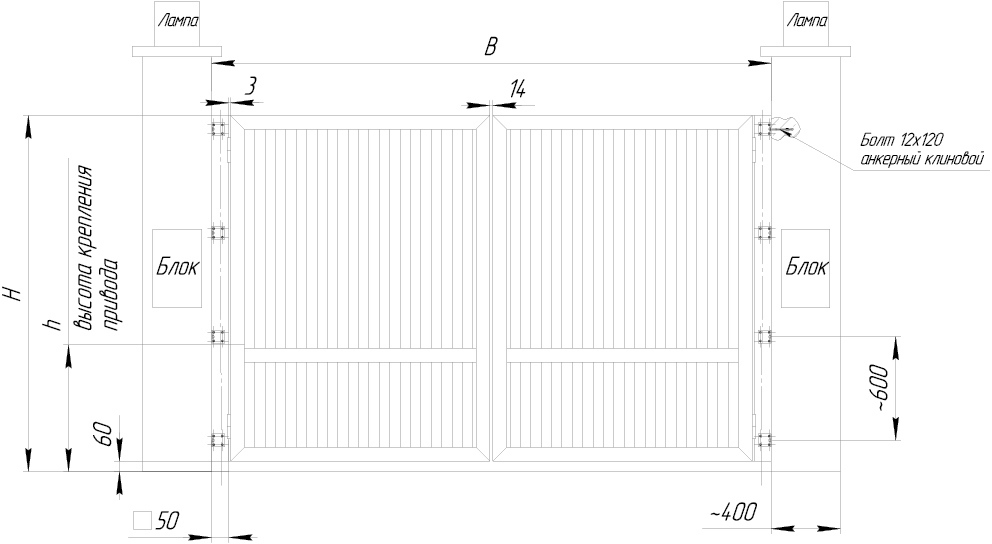

Стандартные конструктивные решения

  • Открывание возможно внутрь или наружу огороженной территории.
  • P — высота расположения привода
  • Навесные столбы
  • Бетонируемые столбы

Базовая комплектация

  1. Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
  2. Ручка алюминиевая, соответствующая цвету окантовки.
  3. Задвижка в землю.
  4. Коробка с комплектацией для монтажа распашных ворот.
  5. Комплект алюминиевых столбов для крепления к проему.

Дополнительная комплектация

  • «Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)
  • Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)
  • Дистанционное управление (пульты небольшого размера выполнены в современном дизайне)
  • Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)
  • Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)
  • Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)
  • Столб бетонируемый 100x100x4

Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н не менее 2 500
Прочность крепления ручек к полотну, H не менее 1 000
Сопротивление ветровой нагрузке, Па свыше 700
Изоляция воздушного шума, дБ 35
Усилие ручного открывания и закрывания, Н, не более 150
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Угол открытия створок, град 170

Условия эксплуатации продукции

  1. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
  2. Не прилагайте для открытия ворот большое усилие, передвигайте створки плавно без резких рывков и толчков.
  3. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
  4. Запрещается открывать створки ворот при сцепленном приводе.
  5. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
  6. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
  7. Строго запрещено пересекать траекторию движения створок ворот во время их открытия и закрытия, т. к. это может привести к серьезным травмам.
  8. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
  9. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
  10. Следите за тем, чтобы во время перемещения створок ворот в проеме отсутствовали посторонние предметы, мусор и снег, т. к. это может привести к повреждению ваших ворот.
  11. Для обеспечения плавности хода ворот, необходимо раз в полгода смазывать петли маслом.
  12. В случае использования ворот не по назначению компания-изготовитель не несет ответственности за их целостность и правильную работу.

Упаковка

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание упаковка створок распашных ворот в сборе представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг каждой из створок ворот с перехлестом, пленка закреплена скотчем
Состав пузырчатая пленка с логотипом компании, скотч с логотипом компании
Ширина, мм от 950 до 2450 (каждой створки)
Высота, мм 90 (каждой створки)
Длина, мм от 900 до 2900 (каждой створки)

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы распашных ворот производства концерна DoorHan на 1 год с момента приобретения.
