Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SLG-S

Зона применения

• Объекты промышленного сектора: складские и производственные комплексы
• Объекты частного сектора: дачные участки

Преимущества

1. Легкие и надежные ворота, уникальная конструкция из алюминия и сэндвич-панелей
2. Ворота производятся на высокоточном оборудовании в заводских условиях
3. Ворота стандартных размеров с лучшим ценовым предложением, которое всегда есть в наличии на складах
4. Комплексное решение для клиента - ворота, калитки и заборы в едином стиле

Дизайн панелей

Доска	Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности:

Под дерево (внешняя)	Stucco (внутренняя)

Варианты исполнения щитов

Щит из сэндвич-панелей

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Комплект №1 ширина/высота проема, мм	3 500 х 2 100
Комплект №2 ширина/высота проема, мм	4 000 х 2 100
Комплект №3 ширина/высота проема, мм	4 500 х 2 100
Комплект №4 ширина/высота проема, мм	5 000 х 2 500

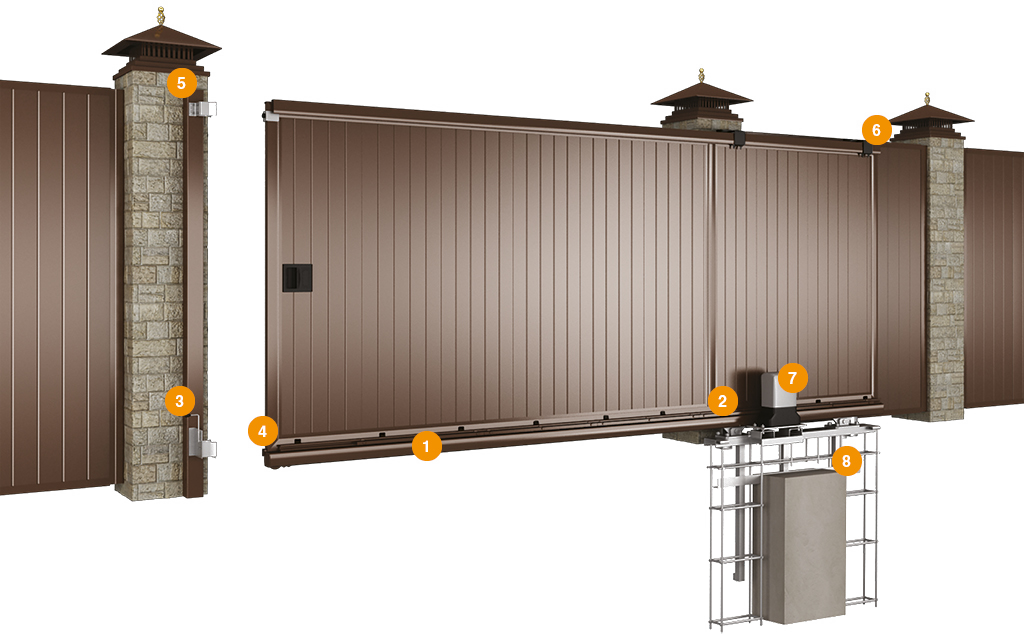

Конструкция

1. Несущая балка.
2. Роликовая опора.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Рама.

Подготовка строительного объекта

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.H — высота проема (в зависимости от комплекта);
В — ширина проема (в зависимости от комплекта);
L — место в сторону сдвига (рассчитывается как B*1,3);
h — просвет (рекомендуемый размер — 100 мм).

Требования к строительному объекту

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Способы монтажа

Монтаж силовой рамы.

Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Монтаж столба-ловителя бетонируемого.

Столб-ловитель монтируется на подготовленный котлован.

Стандартные конструктивные решения

• Возможны варианты открытия как в правую, так и в левую сторону.
• Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.
• Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.
• Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.


Базовая комплектация

1. Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).
2. Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.
3. Коробка комплектации сдвижных ворот: 1) метизы для сборки щита; 2) кронштейны крепления щита к балке; 3) верхний ловитель; 4) направляющие устройства; 5) соединительные сухари
4. Коробка комплектации для балки: 1) крышки для балки; 2) нижний ловитель; 3) роликовые опоры
5. Балка прокатная: 1) для комплекта №1 — 71 х 60; 2) для комплектов №2, №3, №4 — 95 х 88

Дополнительная комплектация

• Комплект силовой рамы.
• Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).

• «Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия, изготавливается из износостойкого искусственного каучука).

• Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
• Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия).

• Дистанционное управление (современный дизайн, небольшие размеры пультов).

• Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).


Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Звукоизоляция, дБ, класс (ГОСТ 31174)	35	-
Ветровая нагрузка, кг/м²	до 700	-
Усилие ручного открывания и закрывания, Н, не более	150	-
Группа горючести по ГОСТ 30244-94	Г2	-
Группа воспламеняемости по ГОСТ 30402-96	В2	-
Вес полотна ворот, кг/м²	от 18 до 20	-
Безотказность, количество циклов открывания-закрывания, не менее	20 000

Условия эксплуатации продукции

1. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избегания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Упаковка

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании
Описание	упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг с перехлестом, пленка закреплена скотчем с логотипом компании
Состав	пузырчатая пленка с логотипом компании, скотч с логотипом компании

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы откатных ворот производства МК DoorHan сроком на 1 год с момента приобретения изделия.
